Rugosité Ra : Définition, normes, mesure et importance en métrologie

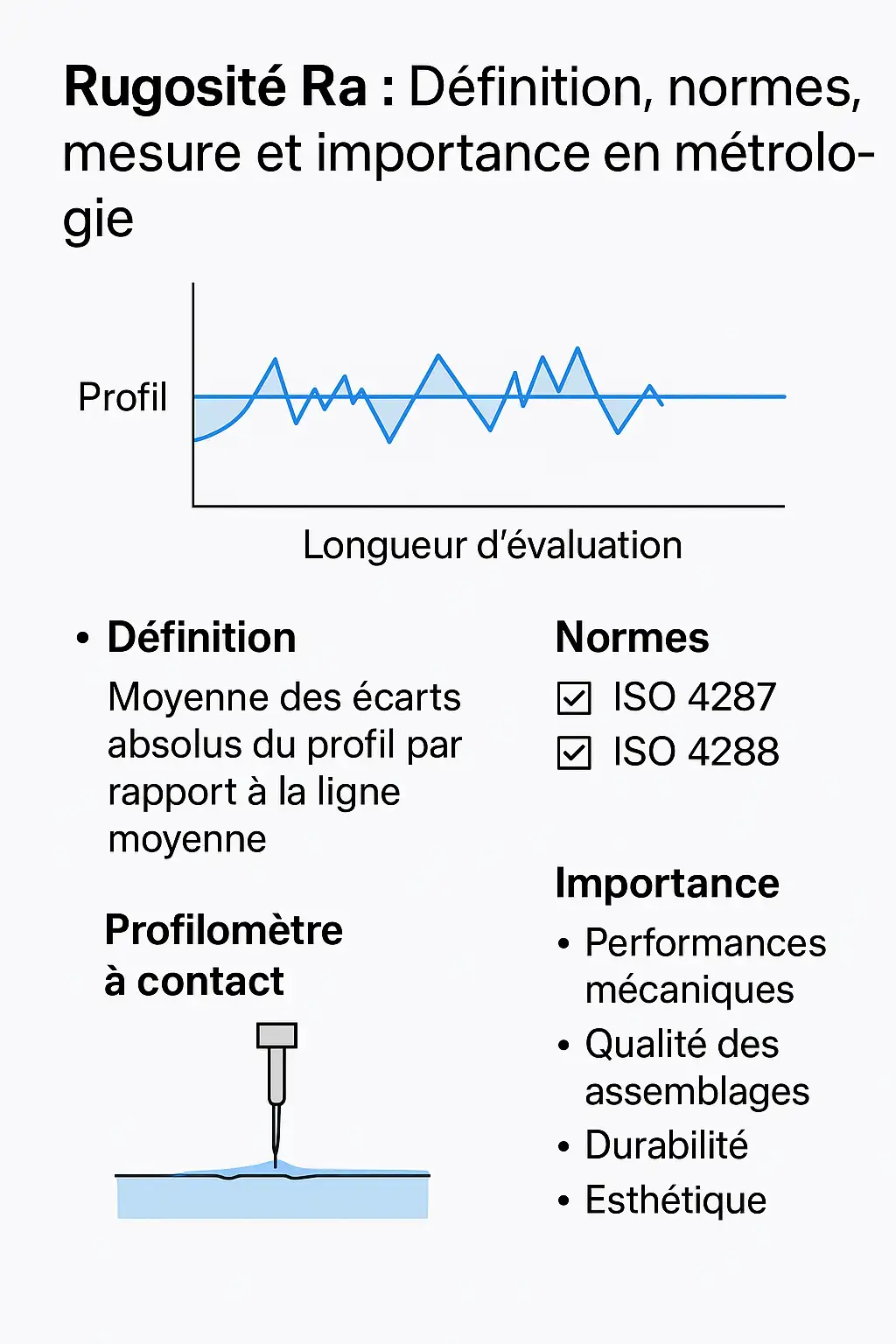

La rugosité Ra (ou rugosité arithmétique moyenne) est un paramètre clé de l’état de surface d’une pièce mécanique. Elle correspond à la moyenne des écarts absolus du profil mesuré par rapport à une ligne moyenne, sur une longueur de référence.
C’est l’un des critères les plus utilisés en contrôle dimensionnel pour caractériser la qualité d’un usinage.

• Unité de mesure : micromètre (µm) ou nanomètre (nm).
• Exemples de valeurs Ra :
  • Usinage classique : Ra 0,8 à 3,2 µm
  • Rectification et polissage : Ra < 0,2 µm
  • Applications haute précision (médical, optique, électronique) : Ra < 0,05 µm

La rugosité de surface influe directement sur :

• Les performances mécaniques : réduction de l’usure, frottement maîtrisé, résistance accrue à la fatigue.
• La qualité des assemblages : meilleure étanchéité, ajustement précis.
• La durabilité des composants : optimisation des traitements de surface et de la lubrification.
• L’esthétique et la qualité perçue : un état de surface lisse valorise le produit.

C’est pourquoi la rugosité Ra est un indicateur incontournable dans l’aéronautique, l’automobile, le médical et l’industrie de précision.

1. Profilomètres et rugosimètres à contact

• Une pointe palpeuse enregistre le relief de la surface.
• Avantages : haute précision, méthode de référence.
• Inconvénients : mesure ponctuelle, peut endommager les surfaces fragiles.

2. Profilomètres et rugosimètres optiques (sans contact)

• Utilisation de laser, lumière blanche ou interférométrie.
• Avantages : cartographie 3D rapide, non destructif.
• Inconvénients : investissement plus élevé, sensibilité à l’état de surface.

3. Autres méthodes de contrôle

• Projecteurs de profil et microscopes numériques pour inspection visuelle et analyse topographique.

Les mesures sont régies par des standards internationaux garantissant la fiabilité et la comparabilité des résultats :

• ISO 4287 : paramètres de rugosité.
• ISO 4288 : règles de mesure et échantillonnage.
• ISO 25178 : topographie des surfaces en 3D.

La rugosité Ra est un paramètre de contrôle essentiel pour assurer la qualité, la fiabilité et la performance des pièces mécaniques. En choisissant les bons instruments de mesure, les industriels optimisent leurs procédés de fabrication et répondent aux normes les plus exigeantes.
