Gamme de Projecteurs de profil vertical Starrett
Chez Bmesure, nous proposons une large gamme de projecteurs de profil vertical, conçus pour offrir des solutions de mesure optique de haute précision dans les environnements industriels les plus exigeants. Ces projecteurs permettent une visualisation et une inspection dimensionnelle fiable des contours et des formes de pièces, garantissant un contrôle qualité précis et répétable. Grâce à leur flexibilité et à leurs performances techniques avancées, les projecteurs de profil vertical de Bmesure s’adaptent aux besoins spécifiques de chaque client, assurant une métrologie industrielle avancée, une optimisation des process de fabrication et une mesure précise des pièces complexes.
Starrett VB300

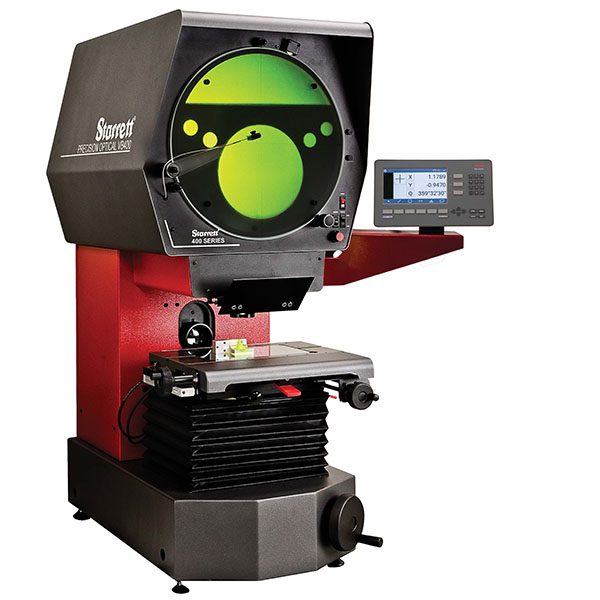

Starrett VB400

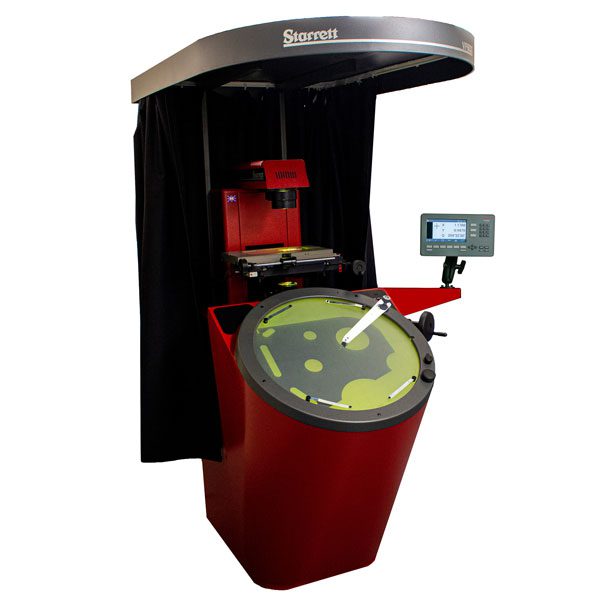

Starrett VF600
| Modèle | Starrett VB300 | Starrett VB400 | Starrett VF600 |
|---|---|---|---|
| Déplacement Horizontal | 100mm | 200mm | 200mm |
| Déplacement Vertical | 100mm | 100mm | 100mm |
| Course de mise au point | 90mm | 100mm | 100mm |
| Plaque supérieure | 225mm x 225mm | 400mm x 230mm | 400mm x 230mm |
| Panneau en verre | 150mm x 150mm | 235mm x 140mm | 235mm x 140mm |
| Image | Image inversée | Image inversée | Image inversée |
| Poids net | 192kg | 192kg | 230kg |
| Poids à l’expédition | 201kg | 201kg | 425kg |
| Dimensions à l’expédition | 112 x 84 x 132cm | 125 x 81 x 130cm | 152 x 120 x 206cm |
Besoin d’information ?
Gamme de Projecteur de profil vertical VP300 – VP400

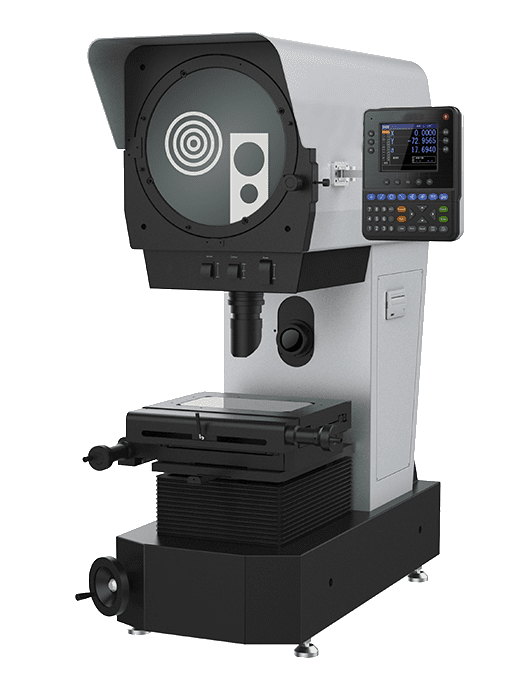

Projecteur de profil vertical VP300
Caractéristiques :
• Le système de levage adopte un rail à rouleaux croisés et un entraînement à vis de précision, ce qui rend l’entraînement de levage plus confortable et stable.
• Réflecteur équipé d’un revêtement, image plus claire et excellente résistance à la poussière.
• Contour réglable et éclairage de surface, pour répondre aux différentes exigences de pièces à usiner.
• Éclairage LED à haute luminosité et longue durée de vie, pour assurer la demande de mesure de précision.
• Système optique haute résolution avec image claire et erreur de grossissement inférieure à 0,08 %.
• Puissant système de refroidissement par ventilateur biaxial, augmente considérablement la durée de vie.
• DRO DP400 puissant et coloré, réalise une mesure 2D rapide et précise.
• Mini-imprimante intégrée, peut imprimer et enregistrer des données.
• Avec objectif standard 10X, objectif 5X, 20X, 50X, 100X en option, table rotative, pédale, pince, etc.
| Modèle | VP300-151AZ | VP300-2010Z |
|---|---|---|
| Table en métal | 258×308 mm | 258×358 mm |
| Plaque en verre | 148×206 mm | 148×256 mm |
| Course XY | 150×100 mm | 200×100 mm |
| Dimension du produit | 988x563x1157 mm | 988x563x1157 mm |
| Distance de travail | 90 mm | 15 Kg |
| Précision | ≤3+L/200(μm) | ≤3+L/200(μm) |
| Résolution | 0.0005 mm | 0.0005 mm |
| Capacité de charge | 10 Kg | 10 Kg |
| Écran | Diamètre : Ø312 mm, plage de mesure ≤ Ø300 Angle de rotation 0~360° ; résolution : 1 ou 0,01°, précision 6′ | Diamètre : Ø312 mm, plage de mesure ≤ Ø300 Angle de rotation 0~360° ; résolution : 1 ou 0,01°, précision 6′ |
| Affichage numérique | MX200 | MX200 |
| Éclairage | Éclairage de contour : 3.2V/10W LED Éclairage de surface : 3.2V/10W LED | Éclairage de contour : 3.2V/10W LED Éclairage de surface : 3.2V/10W LED |
| Poids net | 210/165 kg | 240/180 kg |

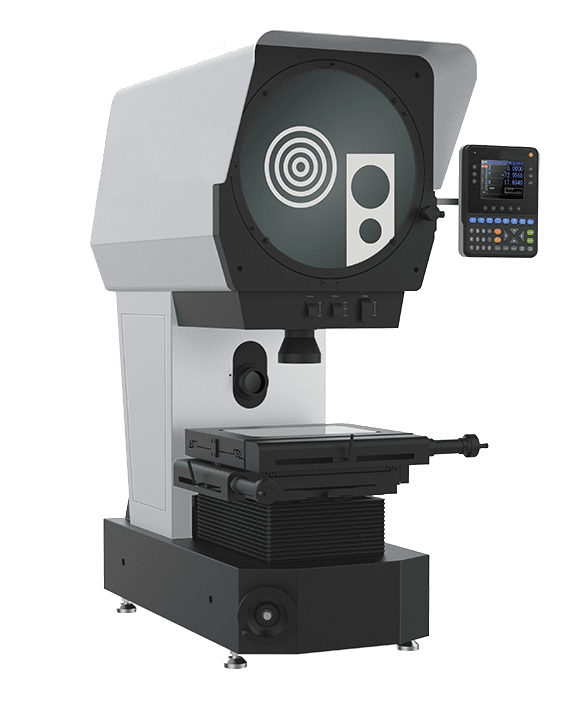

Projecteur de profil vertical VP400
Caractéristiques :
• Le système de levage adopte un rail à rouleaux croisés et un entraînement à vis de précision, ce qui rend l’entraînement de levage plus confortable et stable.
• Réflecteur équipé d’un revêtement, image plus claire et excellente résistance à la poussière.
• Contour réglable et éclairage de surface, pour répondre aux différentes exigences de pièces à usiner.
• Éclairage LED à haute luminosité et longue durée de vie, pour assurer la demande de mesure de précision.
• Système optique haute résolution avec image claire et erreur de grossissement inférieure à 0,08 %.
• Puissant système de refroidissement par ventilateur biaxial, augmente considérablement la durée de vie.
• DRO DP400 puissant et coloré, réalise une mesure 2D rapide et précise.
• Mini-imprimante intégrée, peut imprimer et enregistrer des données.
• Avec objectif standard 10X, objectif 5X, 20X, 50X, 100X en option, table rotative, pédale, pince, etc.
| Modèle | VP400-2010z | VP400-2515z | VP400-3020z |
|---|---|---|---|
| Table en métal | 308×408 mm | 308×408 mm | 458×358 mm |
| Plaque en verre | 198×306 mm | 198×306 mm | 356×248 mm |
| Course XY | 200×100 mm | 250×150 mm | 300×200 mm |
| Dimension du produit | 1003x617x1309 mm | 1003x617x1309 mm | 1003x617x1309 mm |
| Distance de travail | 90 mm | 90 mm | 90 mm |
| Précision | ≤3+L/200(μm) | ≤3+L/200(μm) | ≤3+L/200(μm) |
| Résolution | 0.0005 mm | 0.0005 mm | 0.0005 mm |
| Capacité de charge | 10 Kg | 10 Kg | 10 Kg |
| Écran | Diamètre : Ø312 mm, plage de mesure ≤ Ø300 Angle de rotation 0~360° ; résolution : 1 ou 0,01°, précision 6′ | Diamètre : Ø312 mm, plage de mesure ≤ Ø300 Angle de rotation 0~360° ; résolution : 1 ou 0,01°, précision 6′ | Diamètre : Ø312 mm, plage de mesure ≤ Ø300 Angle de rotation 0~360° ; résolution : 1 ou 0,01°, précision 6′ |
| Affichage numérique | MX200 | MX200 | MX200 |
| Éclairage | Éclairage de contour : 3.2V/10W LED Éclairage de surface : 3.2V/10W LED | Éclairage de contour : 3.2V/10W LED Éclairage de surface : 3.2V/10W LED | Éclairage de contour : 3.2V/10W LED Éclairage de surface : 3.2V/10W LED |
| Poids net | 280/230 kg | 280/230 kg | 280/230 kg |
Besoin d’information ?
Vous souhaitez un renseignement ?
Pour nous contacter compléter le formulaire ci-dessous.
Le Projecteur de Profil Vertical : L’Outil Essentiel pour l’Inspection de Précision
Dans le monde de la métrologie industrielle, la précision est une exigence incontournable. Dans des secteurs exigeants comme l’aéronautique, l’automobile, la mécanique de précision ou encore l’usinage, chaque détail doit être maîtrisé avec exactitude. Pour répondre à ces besoins, le projecteur de profil vertical s’impose comme un instrument de contrôle dimensionnel essentiel. Alliant fiabilité et polyvalence, il permet d’analyser avec précision les formes, les dimensions et les tolérances des pièces, garantissant ainsi la qualité et la conformité des productions industrielles.
Qu’est-ce qu’un projecteur de profil vertical ?
Le projecteur de profil vertical est un instrument optique de mesure sans contact, conçu pour projeter l’image agrandie d’une pièce sur un écran afin d’en analyser les contours, les dimensions et les angles. Contrairement à la version horizontale, le modèle vertical projette l’image de haut en bas, ce qui le rend particulièrement adapté à l’inspection de pièces longues ou lourdes, difficiles à positionner horizontalement.
Pourquoi choisir un projecteur de profil vertical ?
1. Adapté aux pièces complexes ou volumineuses
Le projecteur de profil vertical est idéal pour les pièces de grande taille, comme les arbres, les axes ou certains composants de transmission. Son orientation verticale facilite leur positionnement sans avoir à utiliser des supports spécifiques, ce qui réduit les risques de déformation et améliore la répétabilité des mesures.
2. Précision et fiabilité
Équipé de systèmes d’éclairage puissants (souvent à LED) et d’une optique de haute qualité, le projecteur de profil vertical permet d’identifier rapidement les écarts par rapport aux tolérances spécifiées. Qu’il s’agisse de mesurer un diamètre, un angle, un rayon ou la forme d’un filetage, il fournit des résultats fiables, même pour les pièces les plus complexes.
3. Facilité d’utilisation
Grâce à son écran de projection large et lumineux, l’analyse visuelle est intuitive. Certains modèles intègrent même des systèmes de mesure numériques, des caméras ou des logiciels d’analyse d’image pour une inspection encore plus rapide et automatisée.
Applications type
Les projecteurs de profil verticaux sont utilisés dans de nombreux secteurs industriels pour :
- Le contrôle qualité en fin de production
- L’inspection de pièces mécaniques usinées
- La vérification de profils d’outils de coupe
- La mesure de composants plastiques, caoutchouc ou métal
Un investissement stratégique
Choisir un projecteur de profil vertical, c’est investir dans la fiabilité de vos contrôles qualité. En améliorant la précision de vos inspections, vous réduisez les erreurs, optimisez vos processus de production et garantissez la conformité de vos pièces aux exigences client.
