Le projecteur de profil est un instrument incontournable en métrologie dimensionnelle et en contrôle qualité. Dans cet article, nous répondons aux questions les plus fréquentes sur cet outil de mesure, afin de mieux comprendre son rôle, ses différences avec d’autres appareils, ainsi que son entretien.

Que signifie projecteur de profil ?

Un projecteur de profil, également appelé projecteur de mesure optique, est un appareil qui permet d’agrandir l’image d’une pièce mécanique ou d’un objet sur un écran. Cette projection facilite le contrôle visuel et dimensionnel de profils, formes, angles et cotes difficiles à mesurer avec des instruments classiques comme le pied à coulisse ou le micromètre.
Il est largement utilisé dans les secteurs de la mécanique de précision, de l’usinage et de l’injection plastique.

Quels sont les inconvénients du projecteur de profil ?

Malgré ses nombreux avantages, le projecteur de profil présente certains inconvénients :

• Mesure manuelle : la précision dépend de l’opérateur, ce qui peut introduire des erreurs humaines.
• Limitation de taille : les pièces volumineuses ou lourdes sont difficiles à contrôler.
• Temps de contrôle : plus long comparé à une machine de mesure tridimensionnelle (MMT).
• Investissement : bien qu’il soit moins coûteux qu’une MMT, un projecteur de profil de qualité reste un investissement significatif.

Quelle est la différence entre un microscope d’outilleur et un projecteur de profil ?

Le microscope d’outilleur et le projecteur de profil sont deux appareils proches mais avec des différences clés :

• Microscope d’outilleur : il permet une observation directe à travers un objectif, idéal pour de très petites pièces nécessitant un fort grossissement.
• Projecteur de profil : il projette l’image de la pièce sur un écran, facilitant la comparaison avec des gabarits ou la mesure d’angles et de profils.

En résumé, le microscope est adapté aux microdétails, tandis que le projecteur de profil est plus pratique pour l’analyse globale d’un contour.

Quels sont les trois types de projecteurs ?

On distingue principalement trois types de projecteurs de profil :

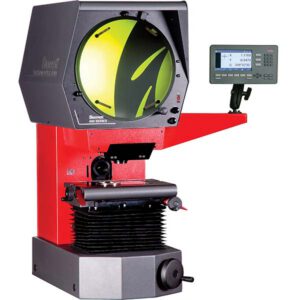

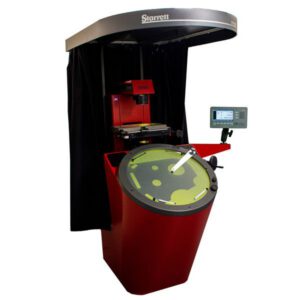

1. Projecteur de profil vertical : la lumière éclaire la pièce de manière verticale, adapté aux pièces plates. Voir nos projecteur de profil vertical

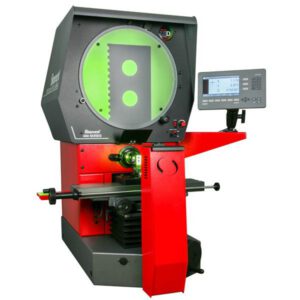

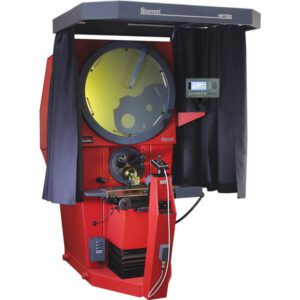

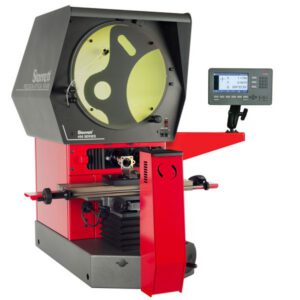

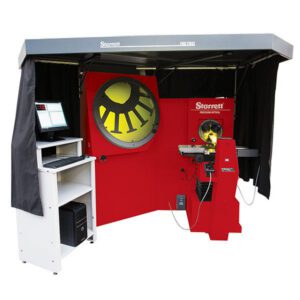

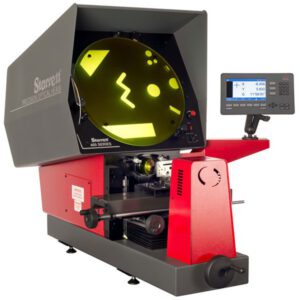

2. Projecteur de profil horizontal : l’éclairage est horizontal, parfait pour les arbres, axes ou pièces cylindriques. Voir nos projecteur de profil horizontal

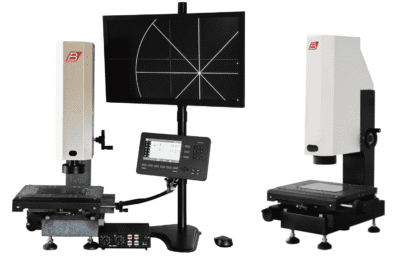

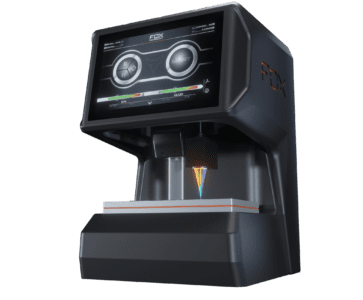

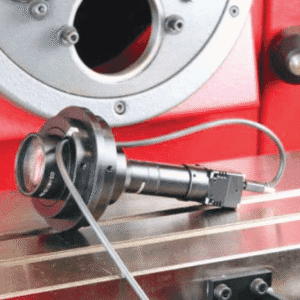

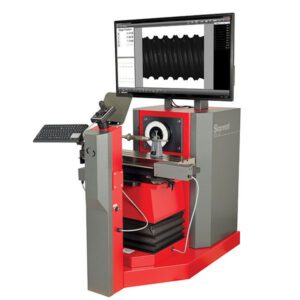

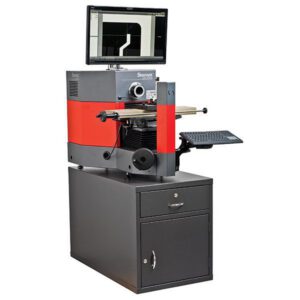

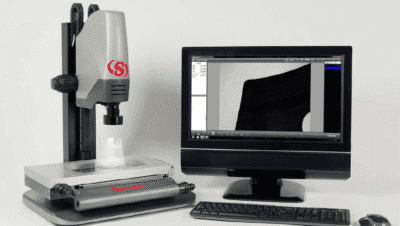

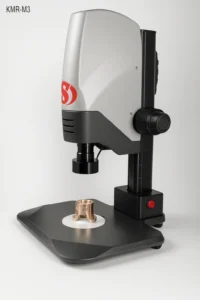

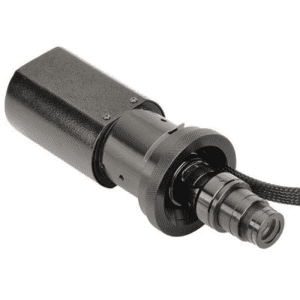

3. Projecteur numérique (ou digital) : version modernisée intégrant des logiciels de mesure assistée par ordinateur, permettant une analyse plus rapide et précise. Voir nos projecteur de profil numérique

Comment entretenir un projecteur de profil ?

L’entretien d’un projecteur de profil est essentiel pour garantir sa longévité et la fiabilité des mesures :

• Nettoyer régulièrement l’écran et les lentilles avec des produits adaptés.
• Vérifier l’éclairage et remplacer les lampes en fin de vie.
• Étalonner périodiquement l’appareil pour maintenir la précision.
• Protéger l’appareil de la poussière et de l’humidité en le couvrant après usage.

Un entretien régulier limite les dérives de mesure et prolonge la durée de vie de l’appareil.

Quelle est la différence entre les projecteurs de profil verticaux et horizontaux ?

La principale différence réside dans l’orientation du faisceau lumineux et donc dans le type de pièces contrôlées :

• Projecteur vertical : recommandé pour les pièces plates (jauges, tôles, circuits imprimés).
• Projecteur horizontal : mieux adapté aux pièces cylindriques (arbres, pignons, vis, axes).

Le choix dépend donc du type de production et des besoins de contrôle.

En conclusion, le projecteur de profil reste un outil indispensable pour le contrôle dimensionnel. Bien qu’il soit complété aujourd’hui par des technologies numériques et des machines 3D, il continue d’offrir une solution fiable et polyvalente pour de nombreux secteurs industriels.
