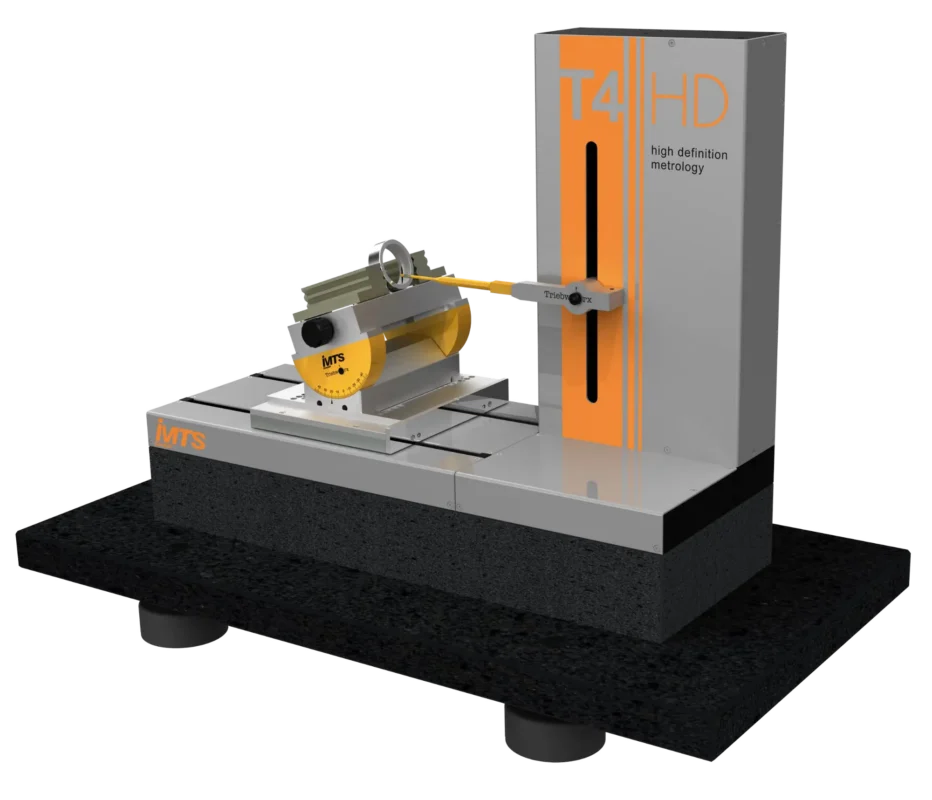

profilomètre rugosimètre T4HD AERO T4HD AERO XL

Profilomètres de contact vs optiques : lequel choisir ?

Le contrôle de la rugosité et de la topographie de surface est essentiel dans de nombreux secteurs industriels : automobile, aéronautique, médical, mécanique de précision… Deux grandes familles d’instruments dominent le marché : le profilomètre de contact et le profilomètre optiques. Mais lequel est le plus adapté à vos besoins ?

Dans cet article, nous comparons ces deux technologies afin de vous aider à faire le bon choix.

Qu’est-ce qu’un profilomètre ?

Un profilomètre est un instrument de métrologie utilisé pour mesurer la rugosité, la planéité et la géométrie de surface. Il fournit des données précises sur l’état d’une pièce, essentielles pour garantir la qualité, la conformité aux normes et la performance fonctionnelle des composants.

Il existe deux grands types de profilomètres :

Profilomètres de contact (palpeurs mécaniques)
Profilomètres optiques (sans contact, via laser, lumière blanche ou interférométrie)

Profilomètres de contact : précision et robustesse

Principe de fonctionnement

Le profilomètre de contact utilise un stylet à pointe diamantée qui se déplace sur la surface de la pièce. Les variations verticales sont enregistrées et traduites en profil 2D ou 3D.

Avantages

Haute précision et répétabilité des mesures.
Insensibilité aux propriétés optiques de la surface (couleur, brillance, transparence).
Idéal pour les surfaces usinées ou mécaniques.

Limites

Contact direct : risque d’endommagement des surfaces fragiles.
Vitesse de mesure plus lente que l’optique.
Moins adapté aux pièces souples ou sensibles.

Profilomètres optiques : rapidité et non-invasif

Principe de fonctionnement

Le profilomètre optique analyse la surface grâce à la lumière (laser, interférométrie, lumière blanche confocale). Il capture rapidement des profils ou des cartographies complètes en 3D.

Avantages

Mesure rapide et sans contact.
Adapté aux surfaces délicates, molles ou sensibles.
Permet des analyses 3D détaillées sur de larges zones.

Limites

Sensible aux propriétés optiques (surface brillante, transparente ou très sombre).
Moins performant sur certaines rugosités très fines.
Généralement plus coûteux.

Profilomètre de contact ou optique : comment choisir ?

Le choix dépend de plusieurs critères :

Nature de la pièce : fragile ou robuste, opaque ou transparente.
Type de mesure recherchée : rugosité 2D, cartographie 3D, mesures rapides en production.
Précision attendue : certaines applications nécessitent la résolution extrême du contact, d’autres la rapidité de l’optique.
Budget et environnement de mesure : laboratoire de métrologie ou ligne de production.

👉 En résumé :

Le profilomètre de contact est recommandé pour la métrologie de précision sur pièces mécaniques robustes.
Le profilomètre optique est idéal pour des mesures rapides et non-invasives, notamment sur surfaces fragiles ou en contrôle qualité à haut débit.

FAQ : Questions fréquentes

1. Un profilomètre optique est-il aussi précis qu’un profilomètre de contact ?
→ Les deux offrent une grande précision, mais le contact reste supérieur pour certaines rugosités fines.

2. Peut-on utiliser un profilomètre optique sur une surface brillante ?
→ Oui, mais cela peut nécessiter un traitement de surface ou un mode de mesure spécifique.

3. Quel est le coût d’un profilomètre ?
→ Les modèles de contact sont généralement plus abordables, tandis que les systèmes optiques représentent un investissement plus élevé.

Conclusion

Le choix entre un profilomètre de contact et un profilomètre optique dépend avant tout de vos applications, du type de surface à analyser et de vos contraintes de production. Pour des mesures ultra-précises et normées, le contact reste une valeur sûre. Pour la rapidité, la flexibilité et la préservation des surfaces, l’optique s’impose.

👉 Chez B Mesure, nous proposons des solutions adaptées à chaque besoin en métrologie dimensionnelle et nous vous accompagnons dans le choix de votre profilomètre. Voir nos profilomètres et nos rugosimètres
