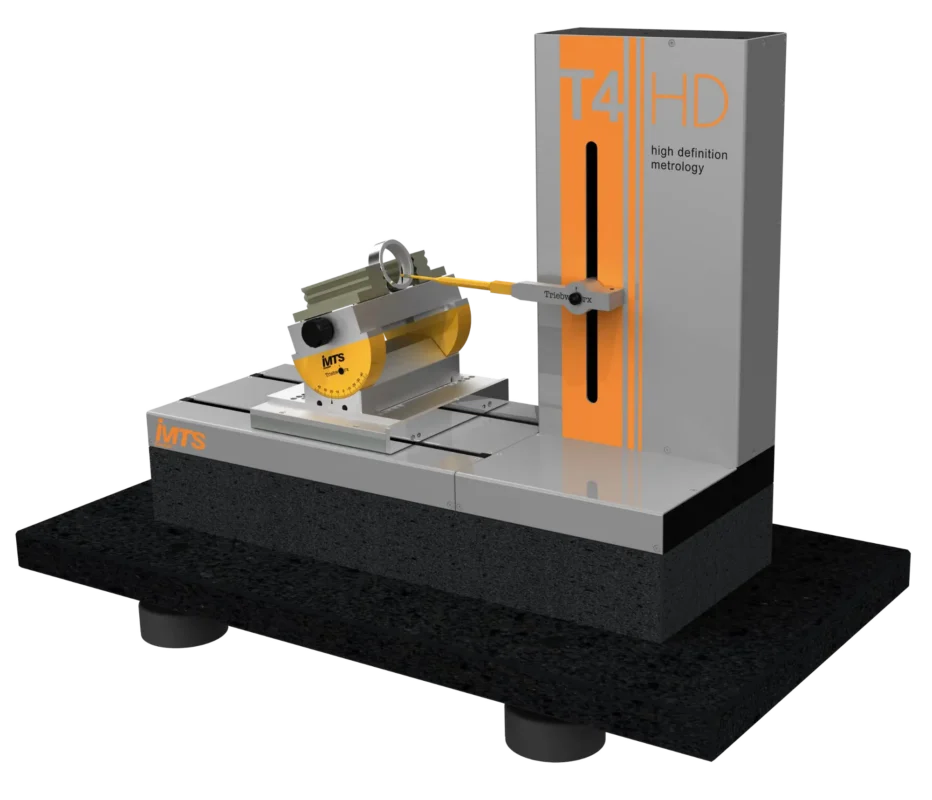

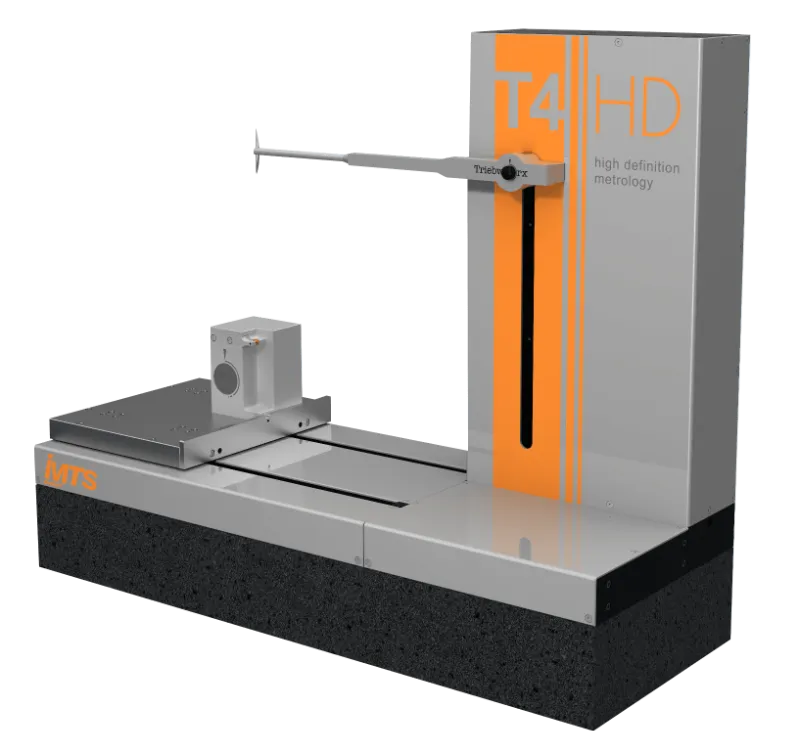

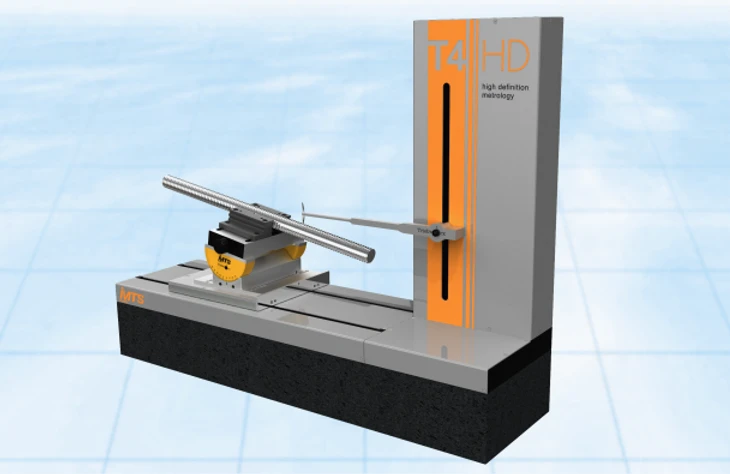

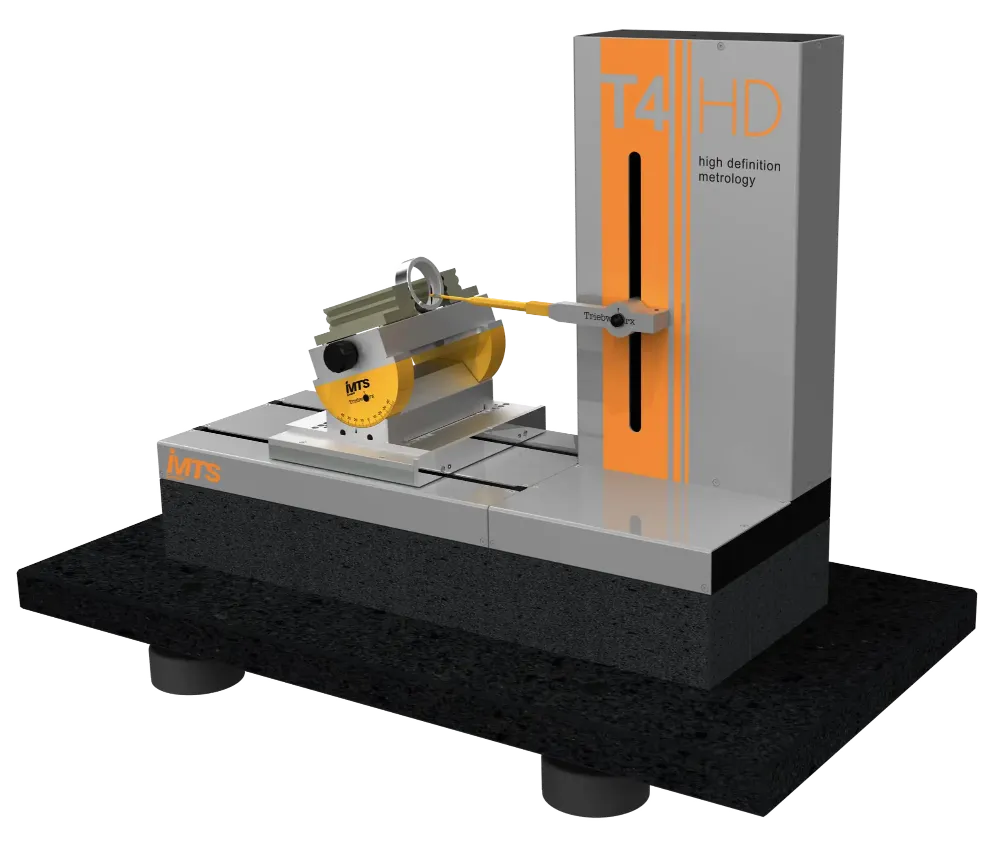

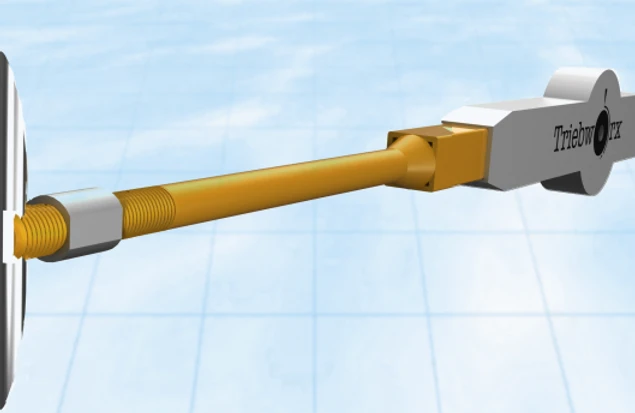

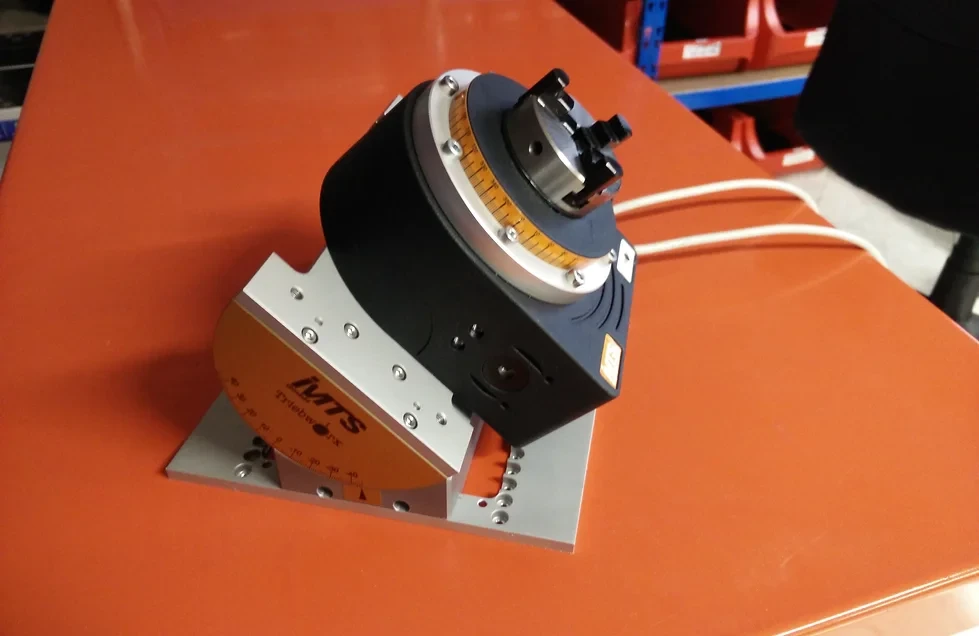

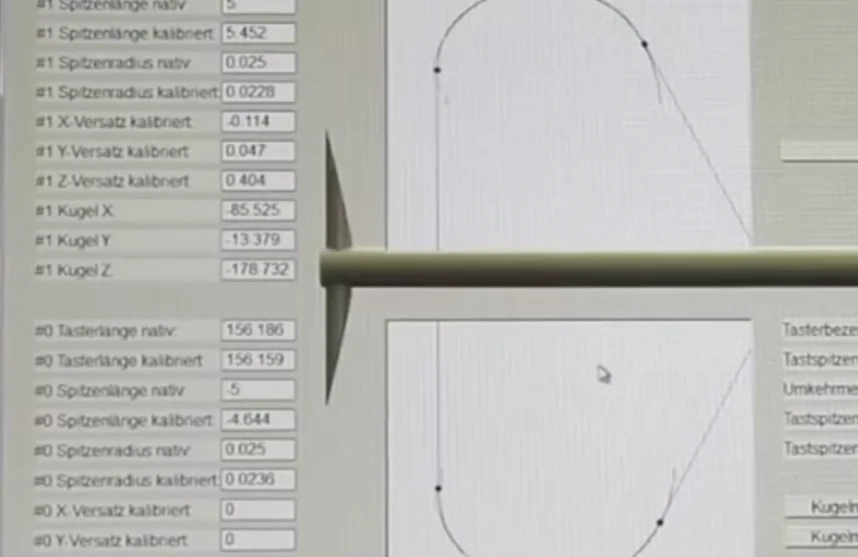

PROFILOMÈTRE T4HD

Le profilomètre T4HD est un instrument puissant permettant de mesurer
des profils sur une plage de mesure de 200×205 mm (X, Z) et 20 mm (Y) et de 350 x 305 mm (X, Z), 20 mm (Y) pour le T4HD XL.
La facilité et la puissance d’utilisation permettront aux utilisateurs en
atelier ou en laboratoire d’exploiter au mieux cet appareil.

Tout savoir sur les profilomètres : l’art de mesurer les surfaces avec précision

Dans le monde de la métrologie, où la précision est reine, le profilomètre occupe une place de choix. Cet instrument de mesure, souvent discret mais ô combien essentiel, permet d’analyser la rugosité, la planéité et les défauts de surface d’un matériau. Mais qu’est-ce qu’un profilomètre exactement ? À quoi sert-il et comment fonctionne-t-il ? Plongeons dans l’univers fascinant de cet outil de haute précision.

Qu’est-ce qu’un profilomètre ?

Un profilomètre est un appareil destiné à mesurer les caractéristiques topographiques d’une surface. En d’autres termes, il sert à capter les moindres aspérités ou irrégularités d’un matériau pour en dresser un profil détaillé. Ces mesures sont indispensables dans de nombreux secteurs comme l’automobile, l’aéronautique, la microélectronique ou encore l’industrie médicale.

Pourquoi mesurer la rugosité d’une surface ?

La rugosité d’une surface peut impacter fortement les performances d’un produit fini :

• Frottement et usure : une surface trop rugueuse peut générer davantage de frottement.
• Étanchéité : un joint mal ajusté à cause d’une irrégularité peut provoquer des fuites.
• Adhérence : dans certains cas, une rugosité contrôlée est recherchée pour améliorer la fixation (ex. : implants médicaux).
• Esthétique et finition : pour des produits haut de gamme, la perfection visuelle est cruciale.

Les types de profilomètres

Il existe deux grandes familles de profilomètres :

1. Les profilomètres de contact

Ils utilisent une pointe en diamant (ou autre matériau dur) qui se déplace mécaniquement sur la surface à mesurer. Ce stylet suit les variations du relief et enregistre les écarts verticaux.
Avantages : très précis, adaptés aux mesures profondes.
Inconvénients : peuvent abîmer les surfaces sensibles, plus lents.

2. Les profilomètres sans contact

Basés sur des technologies optiques (interférométrie, triangulation laser, lumière blanche…), ils captent le relief sans toucher la surface.
Avantages : rapides, idéals pour les matériaux fragiles ou souples.
Inconvénients : parfois moins efficaces sur des surfaces très réfléchissantes ou absorbantes.

Les paramètres mesurés

Les profilomètres permettent d’obtenir plusieurs paramètres, les plus courants étant :

• Ra (Roughness Average) : la moyenne des écarts par rapport à la ligne médiane.
• Rz : la hauteur moyenne entre les cinq points les plus hauts et les plus bas.
• Rt : la hauteur totale du profil.

Ces données aident à qualifier une surface selon les normes en vigueur (comme la norme ISO 4287).

Applications industrielles

• Automobile : contrôle des pièces mécaniques, des pistons, des segments, etc.
• Aéronautique : vérification des composants critiques (ailes, turbines).
• Microélectronique : mesure des wafers, des circuits imprimés.
• Impression 3D : contrôle post-production pour vérifier la qualité de finition.

Vers l’avenir : des profilomètres de plus en plus intelligents

Avec l’essor de l’Industrie 4.0, les profilomètres s’intègrent désormais dans des lignes de production automatisées, avec transmission de données en temps réel, intelligence artificielle pour l’analyse, et interfaces utilisateur toujours plus intuitives. L’objectif : gagner en productivité sans compromettre la qualité.

En résumé

Le profilomètre est un outil discret mais indispensable dans toute démarche de qualité industrielle. Que ce soit par contact ou sans contact, il nous permet d’entrer dans l’intimité des surfaces, révélant l’invisible à l’œil nu pour garantir performance, sécurité et fiabilité.

L’histoire des profilomètres : des premiers tracés mécaniques à l’ère numérique

Dans le vaste domaine de la métrologie, le profilomètre fait figure d’expert discret. Si aujourd’hui il est capable de numériser une surface en quelques secondes avec une précision nanométrique, il n’en a pas toujours été ainsi. L’histoire des profilomètres est une belle démonstration de l’évolution technologique, mêlant mécanique de précision, optique avancée et intelligence numérique.

Aux origines : les premières mesures de surface

Avant même l’invention d’appareils dédiés, la rugosité était évaluée de manière empirique : au toucher, à l’œil, ou à l’aide de comparateurs de surface (des plaquettes de référence).

Mais les premiers besoins de quantification sont apparus au début du XXe siècle, notamment avec l’essor de l’usinage industriel. L’amélioration des moteurs, des turbines et des roulements nécessitait des surfaces contrôlées avec une rigueur croissante.

Les années 1930 : naissance du profilomètre mécanique

Le tout premier profilomètre mécanique commercial a vu le jour dans les années 1930. Il s’agissait d’un système simple : une pointe stylus (ou palpeur) était montée sur un bras mobile et suivait les reliefs d’une surface, reproduisant son profil sur un papier enregistreur.

Le mouvement vertical du palpeur, entraîné par la rugosité de la pièce, traçait directement une courbe. Ce graphique était ensuite analysé manuellement.

C’est à cette époque que sont apparus les premiers paramètres de rugosité comme le Ra, qui deviendront des références internationales.

Les années 1950-1980 : électronique et précision

Avec les progrès de l’électronique, les profilomètres deviennent plus précis, plus fiables et plus faciles à interpréter. Les données analogiques peuvent maintenant être converties en signaux électriques, puis analysées sur des écrans ou enregistrées.

C’est aussi l’époque où l’on commence à standardiser les mesures, notamment avec la publication des premières normes ISO relatives à la rugosité de surface.

Années 1990 : apparition des profilomètres sans contact

Les technologies optiques commencent à révolutionner la métrologie de surface. Grâce à l’interférométrie, au laser, ou encore à la lumière blanche confocale, il devient possible de mesurer sans toucher la surface, évitant ainsi toute altération.

Les profilomètres sans contact sont particulièrement appréciés dans les domaines sensibles comme les semi-conducteurs, les revêtements fins, ou la biomédecine.

Depuis 2010 : profilométrie 3D et intelligence numérique

L’ère moderne voit l’avènement de la mesure 3D. Finis le simple tracé d’un profil en deux dimensions : désormais, le profilomètre peut scanner une surface complète, en fournir une carte topographique détaillée, et même simuler ses propriétés mécaniques ou optiques.

Les derniers modèles embarquent :

• Des caméras hautes résolution
• Des algorithmes d’analyse automatique
• Des interfaces intuitives avec export de données en cloud
• Et même de l’intelligence artificielle pour détecter automatiquement des défauts ou anomalies

Et demain ?

Les prochaines générations de profilomètres pourraient intégrer encore plus de machine learning, de robotique, et s’intégrer parfaitement dans les chaînes de production automatisées. On parle même de profilométrie in situ ou embarquée, permettant un contrôle qualité en temps réel sans arrêt de ligne.

Profilomètre industriel : mesure de profil et de rugosité de surface

Un profilomètre industriel est un instrument de métrologie dimensionnelle conçu pour analyser avec précision les profils géométriques et la rugosité de surface des pièces mécaniques. Utilisé en production comme en laboratoire, il permet de vérifier la conformité des surfaces fonctionnelles, d’optimiser les procédés d’usinage et de garantir la qualité finale des composants.

Grâce à une résolution micrométrique, voire nanométrique selon les configurations, le profilomètre est un outil clé du contrôle qualité surface dans les environnements industriels exigeants.

Profilomètre de rugosité : analyse fine de l’état de surface

Le profilomètre de rugosité permet de mesurer précisément les micro-irrégularités d’une surface après usinage, rectification ou traitement. Ces mesures sont essentielles pour assurer le bon fonctionnement mécanique, la durabilité et la sécurité des pièces.

Paramètres de rugosité conformes aux normes ISO

Les profilomètres mesurent les principaux paramètres de rugosité définis par les normes ISO (ISO 4287, ISO 4288), notamment :

• Ra : rugosité moyenne arithmétique
• Rz : hauteur maximale du profil
• Rt : hauteur totale du profil
• Rq, Rp, Rv selon les applications

Le respect des normes ISO de rugosité garantit des résultats fiables, comparables et exploitables dans les audits qualité.

Mesure de rugosité pour le contrôle qualité surface

La mesure de rugosité est un élément central du contrôle qualité surface. Elle permet de :

• détecter les dérives de process,
• valider les paramètres d’usinage,
• assurer la répétabilité en production,
• répondre aux exigences clients et normatives.

Mesure de profil de surface : précision micrométrique et nanométrique

La mesure de profil de surface ne se limite pas à la rugosité. Elle inclut l’analyse des formes, contours et géométries complexes des pièces industrielles.

Mesure de contours, formes et géométries complexes

Les profilomètres modernes permettent de mesurer :

• rayons, angles, pentes,
• profils de gorges et d’épaulements,
• contours fonctionnels complexes.

Ces mesures sont indispensables pour valider les pièces critiques et garantir leur intégration dans des ensembles mécaniques.

Profilométrie de haute précision en métrologie dimensionnelle

Intégrée à la métrologie dimensionnelle, la profilométrie offre une vision complète de la surface et de la géométrie, avec un niveau de précision adapté aux applications de haute exigence industrielle.

Profilomètre selon le type d’usage

Le choix d’un profilomètre dépend directement de son usage industriel.

Profilomètre pour contrôle en production

Conçu pour des mesures rapides et répétables, il permet un contrôle direct au plus près des machines de fabrication afin de sécuriser la production.

Profilomètre pour laboratoire de métrologie

Utilisé pour des mesures de haute précision, il garantit des résultats stables et traçables pour l’analyse approfondie et la validation des pièces.

Profilomètre pour R&D et expertise dimensionnelle

En recherche et développement, le profilomètre permet d’analyser finement les surfaces, d’optimiser les procédés et de caractériser de nouveaux matériaux.

Profilomètre CNC multi-axes pour pièces complexes

Les profilomètres CNC multi-axes permettent l’automatisation des mesures et l’analyse de pièces complexes avec une précision et une répétabilité élevées.

Profilomètre par secteur industriel

Profilomètre pour l’aéronautique

Dans l’aéronautique, la mesure de profil et de rugosité répond à des exigences strictes de sécurité et de conformité. Le profilomètre garantit la maîtrise des surfaces fonctionnelles critiques.

Profilomètre pour la mécanique de précision

En mécanique de précision, la rugosité et la géométrie influencent directement les performances des assemblages et la durée de vie des composants.

Profilomètre pour l’usinage et l’outillage

Le profilomètre permet de contrôler les surfaces de moules, matrices et outils afin d’optimiser la qualité des pièces produites.

Profilomètre pour l’industrie automobile

Dans l’automobile, la mesure de surface est essentielle pour les zones de frottement, d’étanchéité et d’assemblage, garantissant fiabilité et répétabilité.

Comment choisir son profilomètre industriel ?

Le choix d’un profilomètre dépend de plusieurs critères techniques et applicatifs.

Profilomètre de contact ou sans contact ?

• Profilomètre de contact : robuste, précis, adapté aux surfaces techniques
• Profilomètre sans contact : rapide, non destructif, idéal pour surfaces fragiles

Critères de choix : précision, plage, normes, automatisation

Les principaux critères à considérer sont :

• résolution et précision de mesure,
• plage de déplacement,
• conformité aux normes ISO,
• niveau d’automatisation et intégration process.

Quel profilomètre pour la rugosité et le profil combinés ?

Les solutions combinées permettent de mesurer rugosité et profil sur un même système, offrant un gain de temps et une cohérence métrologique optimale.

Solutions de profilométrie B MESURE

B MESURE propose une gamme complète de profilomètres industriels adaptés aux besoins de chaque application.

Profilomètres CNC haute précision

Des systèmes performants pour la mesure de profils et de rugosité sur pièces simples ou complexes, en environnement industriel ou laboratoire.

Solutions adaptées à votre contrôle qualité surface

Chaque solution est configurée selon vos exigences techniques, normatives et sectorielles.

Accompagnement : démonstration, formation, étalonnage

B MESURE vous accompagne de la définition du besoin jusqu’à la mise en service, avec démonstration, formation utilisateurs et services d’étalonnage.
