SOLUTIONS DE MESURE DE FILETAGE

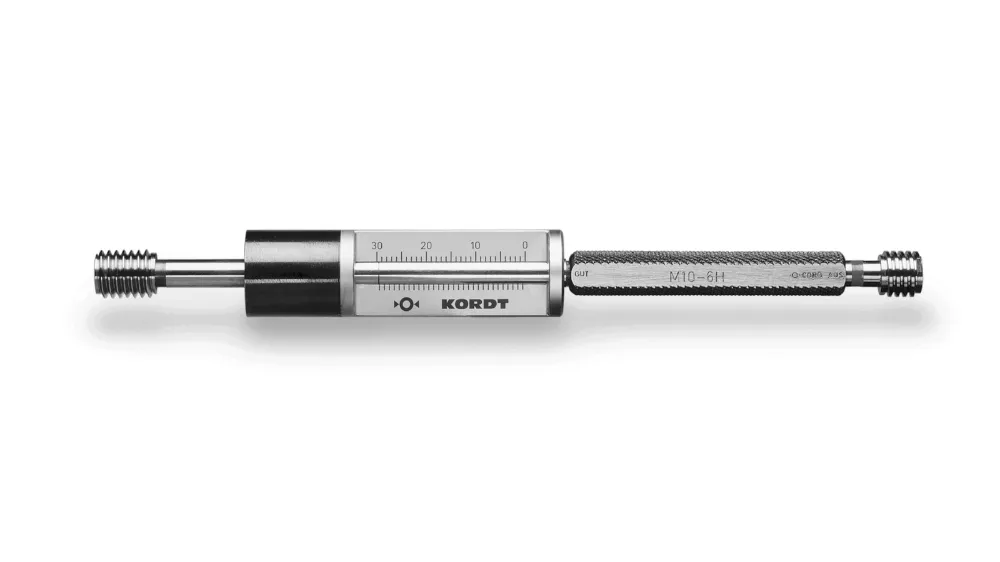

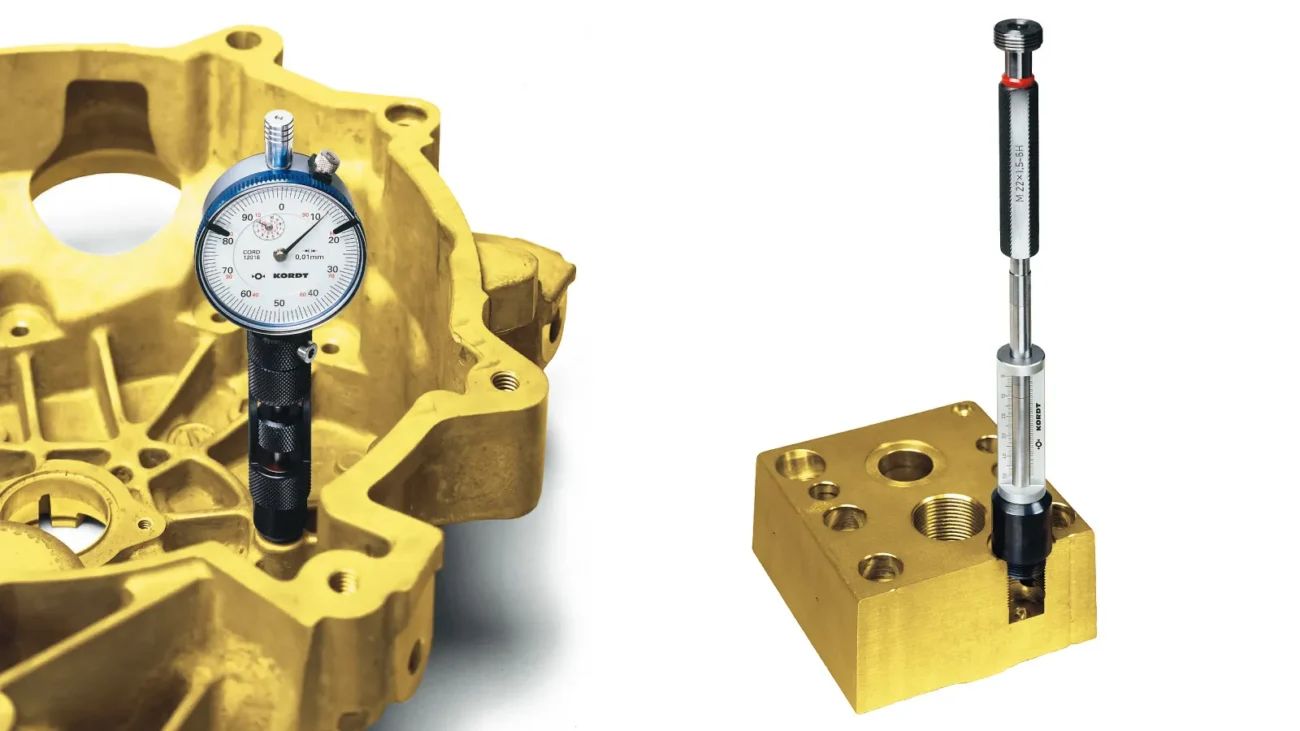

Tampon Go /NO avec jauge de profondeur
Les tampons GO/NO-GO avec jauge de profondeur permettent de contrôler efficacement vos filetages tout en mesurant simultanément la profondeur. Ces instruments assurent une inspection précise et rapide des filetages intérieurs et extérieurs, garantissant des mesures fiables et conformes aux normes industrielles. Pour plus de confort et d’efficacité, ils peuvent être couplés à une visseuse motorisée, permettant un contrôle sans effort et optimisé des pièces. Idéaux pour le contrôle qualité industriel, la métrologie de filetages et l’inspection dimensionnelle précise, ces tampons de mesure sont des outils indispensables pour assurer la qualité et la conformité de vos productions.

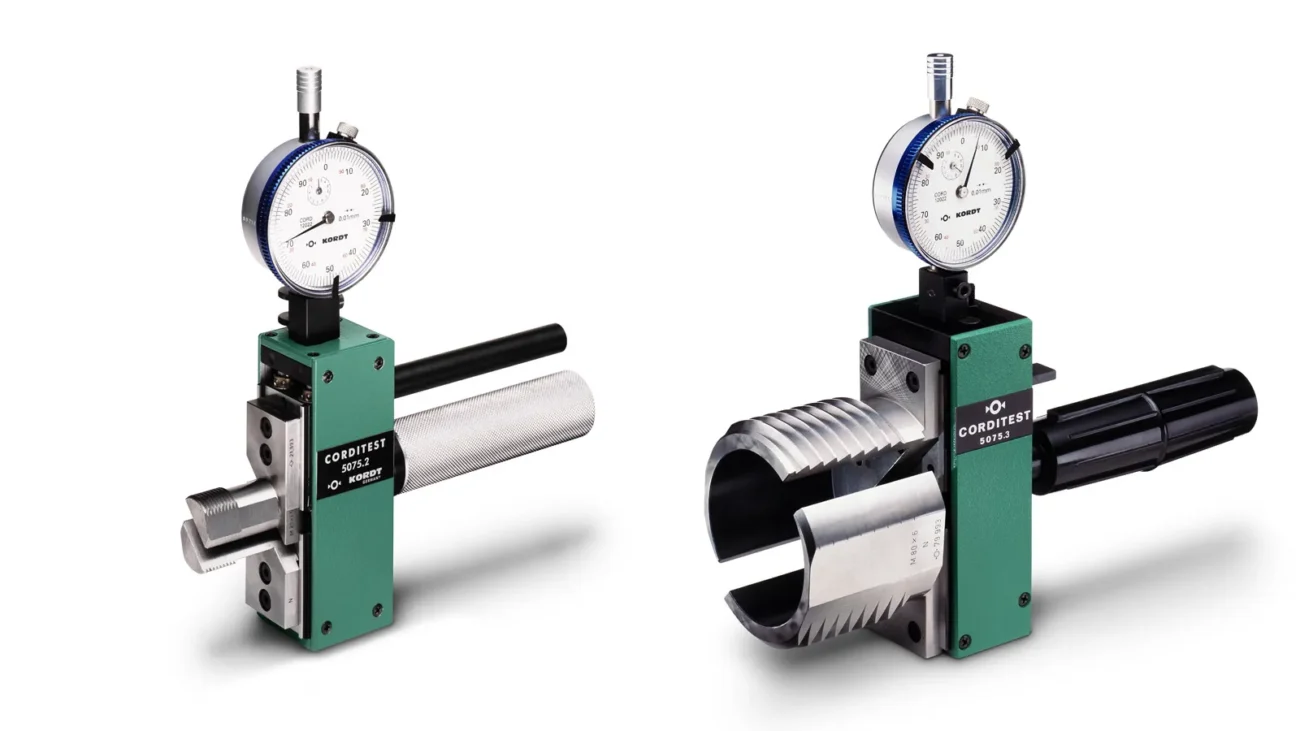

Mâchoires de mesure Interne
Les mâchoires de mesure interne proposées par Bmesure permettent de mesurer avec précision les filetages intérieurs, les alésages lisses et les rainures. Grâce aux guidages à billes des chariots de mesure, ces instruments offrent une mesure fiable et répétable. Ils peuvent être configurés pour mesurer les diamètres à flanc, les diamètres mineurs ou les diamètres majeurs, selon les besoins spécifiques de vos pièces. Compatibles avec les comparateurs à aiguilles, comparateurs digitaux et palpeurs inductifs, les mâchoires de mesure interne sont idéales pour le contrôle dimensionnel, l’inspection de précision et la métrologie industrielle avancée.

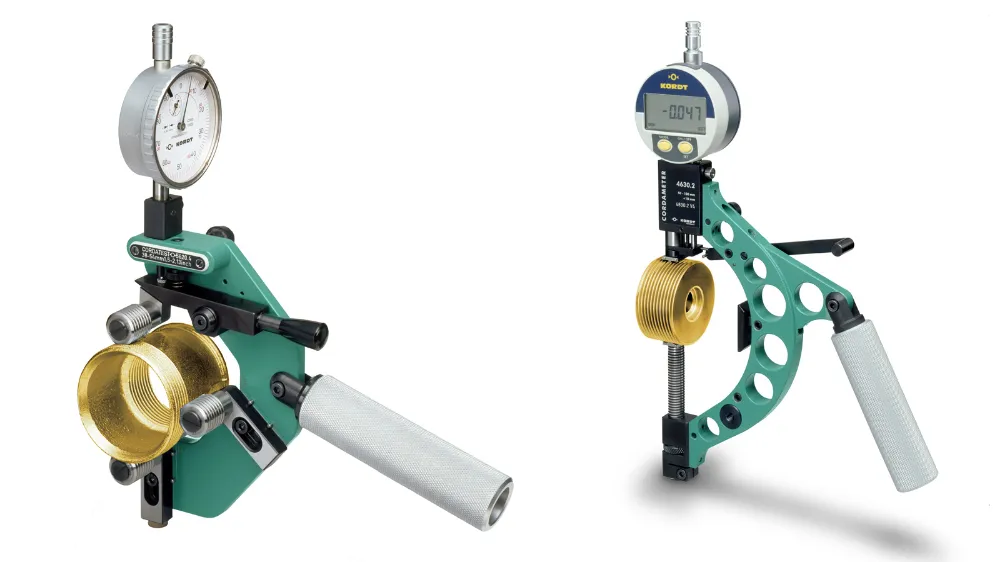

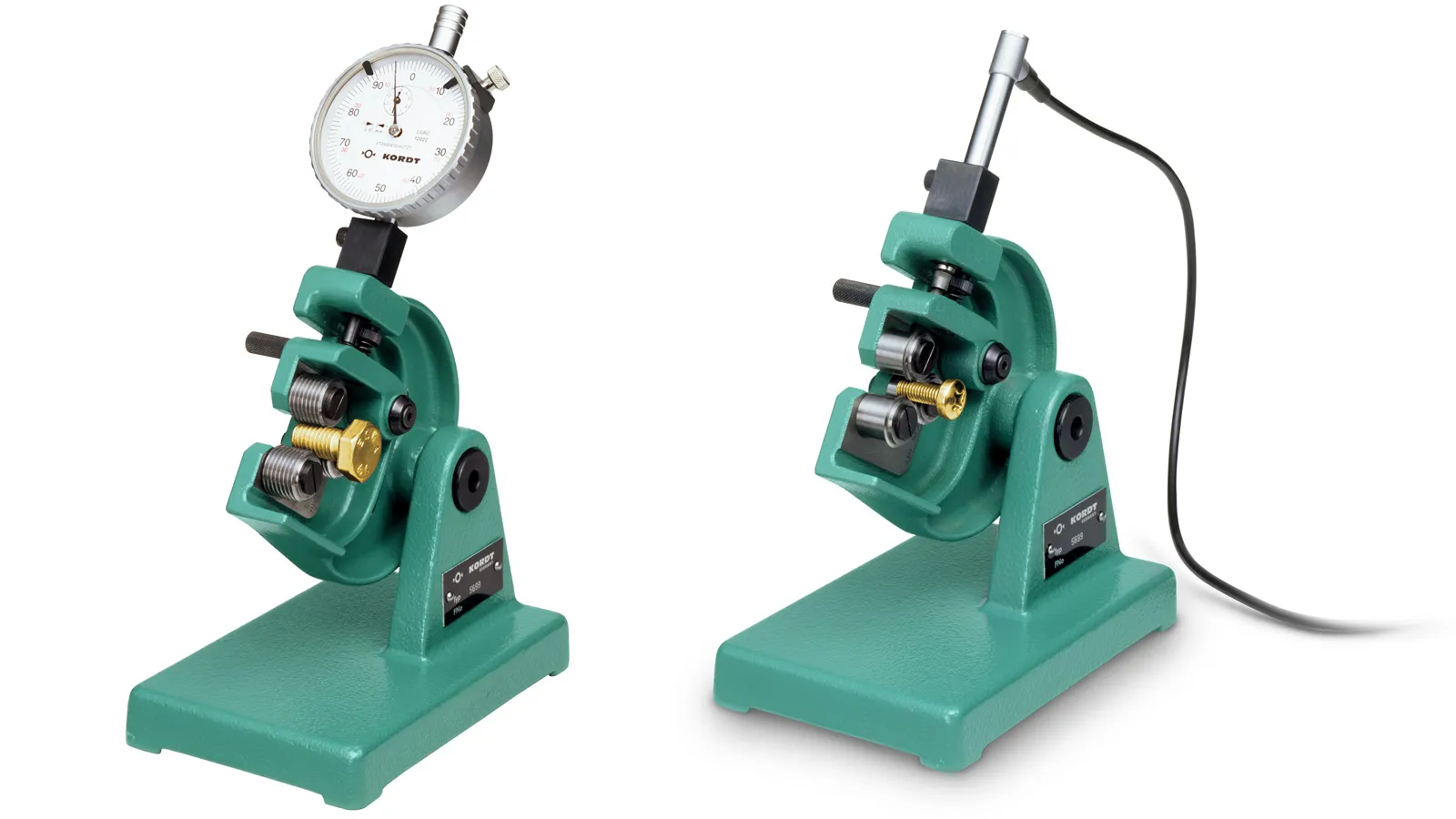

Mâchoires de mesure Externe
Les mâchoires de mesure externe sont des instruments de métrologie industrielle de précision conçus pour mesurer avec exactitude les filetages extérieurs. Grâce aux guidages à billes des chariots de mesure, elles offrent une mesure fiable, répétable et conforme aux normes industrielles. Ces instruments peuvent être configurés pour mesurer les diamètres à flanc, les diamètres mineurs ou les diamètres majeurs, selon les exigences spécifiques de vos pièces. Compatibles avec les comparateurs à aiguilles, comparateurs digitaux et palpeurs inductifs, les mâchoires de mesure externe sont idéales pour le contrôle dimensionnel, l’inspection de précision et la mesure de filetages extérieurs, garantissant des résultats fiables pour optimiser vos process industriels et la qualité des pièces.

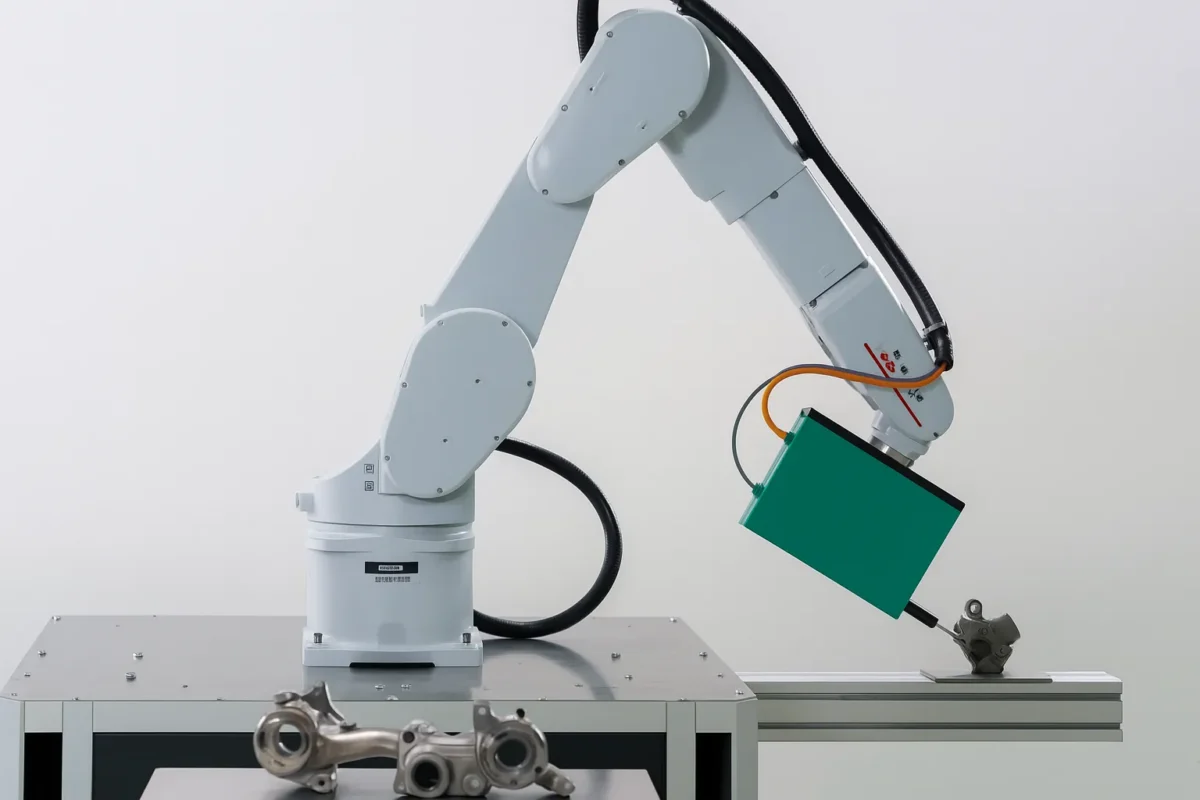

Mesure de filetage automatisé
Les machines de mesure automatisées permettent une inspection rapide et précise des filetages intérieurs et extérieurs, conformément aux normes industrielles. Ces systèmes utilisent des jauges tampons et des bagues filetées pour garantir des mesures fiables et répétables. Ils peuvent être intégrés sur des bras robotisés ou montés directement sur une ligne de production, offrant la possibilité d’un contrôle à 100 % ou par échantillonnage, selon les besoins. Idéales pour le contrôle dimensionnel industriel, la métrologie automatisée et l’optimisation des process de fabrication, les machines de mesure automatisées assurent rapidité, précision et fiabilité pour toutes vos inspections de filetages et pièces mécaniques.
Solutions de Mesure de Filetage : Assurer la Précision des Composants Visés
Le filetage est une opération essentielle dans de nombreux secteurs industriels, notamment dans la fabrication de vis, écrous, boulons, et autres composants destinés à des assemblages mécaniques. La précision du filetage est cruciale pour assurer l’ajustement et la performance des pièces tout au long de leur cycle de vie. Une erreur dans la géométrie du filetage peut entraîner des défaillances fonctionnelles, des problèmes de montage et des risques de sécurité. C’est pourquoi les solutions de mesure de filetage jouent un rôle clé dans les processus de contrôle qualité et d’assurance des performances des produits.
Les méthodes de mesure de filetage varient selon le type de filet (métrique, à pas fin, à pas gros, etc.) et la technologie utilisée. Elles comprennent des instruments manuels, des dispositifs automatisés, ainsi que des technologies avancées permettant d’obtenir des mesures ultra-précises. Voici un aperçu des principales solutions de mesure du filetage.
Les Jauges de Filetage
Les jauges de filetage sont des outils manuels simples mais efficaces qui permettent de mesurer directement les dimensions du filetage. Elles existent sous plusieurs formes : jauges de passe et jauges de profils. Les jauges de passe (ou jauges à gabarit) sont utilisées pour vérifier si un filetage est conforme à une dimension spécifique. Elles sont souvent utilisées pour des contrôles rapides en production.
Les jauges de profil, quant à elles, sont plus précises et permettent de mesurer la forme du filet en comparant le profil du filetage avec un modèle de référence. Ces jauges sont particulièrement utiles pour des vérifications de la géométrie du filetage, y compris le pas, l’angle et la profondeur du filet.
Les Calibres de Filetage
Les calibres de filetage sont des instruments de précision utilisés pour mesurer les dimensions d’un filetage intérieur (par exemple, dans un écrou) ou extérieures (par exemple, dans une vis). Ces outils sont conçus pour vérifier que le filetage est conforme aux spécifications d’un type de filetage particulier, comme les filetages ISO ou les filetages spécifiques industriels.
Les calibres de filetage peuvent être utilisés pour mesurer le pas du filetage, l’angle de filet, la profondeur et le diamètre extérieur ou intérieur du filet. Il existe également des calibres « go/no-go » qui permettent de vérifier rapidement si une pièce est dans les tolérances acceptables, simplifiant ainsi les processus de contrôle.
Les Solutions Automatisées et Intégrées dans la Production
Dans les processus de production modernes, les solutions de mesure de filetage automatisées deviennent de plus en plus courantes. Ces systèmes sont capables de mesurer les filetages en ligne, intégrant des technologies comme les CMM, les lasers et les caméras hautes résolution directement dans les chaînes de production. Cette intégration permet un contrôle qualité en temps réel, réduisant ainsi les risques d’erreurs humaines et augmentant l’efficacité globale du processus de fabrication.
Les systèmes automatisés de mesure de filetage peuvent être programmés pour détecter immédiatement toute anomalie dans le filetage, que ce soit un défaut de forme, une erreur dans le pas ou une dimension incorrecte. Ces systèmes fournissent également des rapports détaillés sur la conformité des filetages, facilitant la gestion des tolérances et assurant un suivi de la qualité.
Conclusion
Les solutions de mesure de filetage occupent une place centrale dans le contrôle qualité et la fiabilité des composants filetés, utilisés dans des secteurs exigeants tels que l’automobile, l’aéronautique, l’énergie et la mécanique de précision. Garantir des filetages conformes aux normes dimensionnelles est essentiel pour assurer la performance et la sécurité des assemblages.
Parmi les instruments disponibles, on retrouve les jauges de filetage, les micromètres de précision, les machines à mesurer tridimensionnelles (CMM) ainsi que les systèmes de mesure optique ou laser. Chaque technologie répond à des besoins spécifiques, qu’il s’agisse de contrôles rapides en production, de mesures de haute précision en laboratoire ou de vérifications automatisées sur ligne.
L’intégration de ces solutions dans les processus industriels modernes permet non seulement d’optimiser la productivité, mais aussi de réduire les risques de non-conformité et de défaillance. Face à l’augmentation des exigences de tolérance et de traçabilité, l’innovation dans les technologies de mesure de filetage représente un atout stratégique pour répondre aux défis de l’industrie du futur.
Chez B MESURE, nous accompagnons les professionnels avec une gamme complète de solutions de contrôle filetage fiables, précises et adaptées à chaque application.
