Filetage UNS : Définition, Caractéristiques et Applications

1. Définition du filetage UNS

Le filetage UNS désigne des filetages qui ne suivent pas strictement les spécifications standard des séries UNC ou UNF, tout en restant compatibles avec la norme unifiée (Unified Inch Screw Threads). Il est utilisé dans des applications spécifiques nécessitant des caractéristiques non standard, comme un diamètre, un pas ou une tolérance particuliers. Les filetages UNS sont fréquemment employés pour des vis ou des écrous présentant des dimensions ou des pas qui ne sont pas couverts par les normes UNC ou UNF.

B MESURE vous propose une large gamme de tampons filetés UNS et de bagues filetées UNS.

2. Caractéristiques principales

• Système de mesure : Les filetages UNS utilisent le système impérial (pouces), contrairement aux filetages métriques ISO.

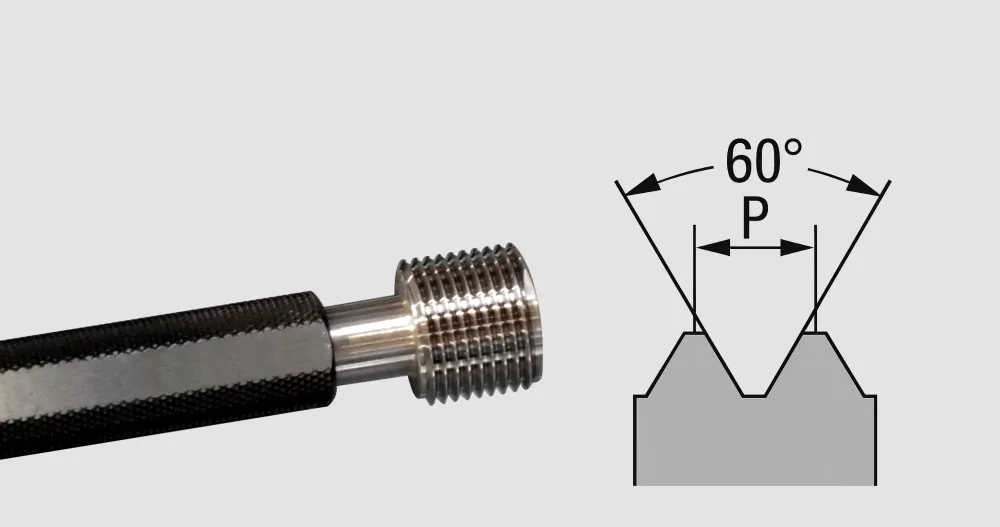

• Angle de filet : Comme pour tous les filetages unifiés, l’angle du profil du filetage UNS est de 60°.
• Désignation : Un filetage UNS est défini par son diamètre nominal, le nombre de filets par pouce (TPI, Threads Per Inch) et la classe de tolérance (par exemple 2A pour un filet extérieur ou 2B pour un filet intérieur).
• Exemple : La mention 1/4-20 UNS correspond à un diamètre nominal de 1/4 pouce avec 20 filets par pouce.
• Pas personnalisé : Contrairement aux filetages UNC (grossier) ou UNF (fin), le UNS permet des combinaisons de diamètres et de pas qui ne sont pas standardisées dans ces séries.

3. Différences avec UNC et UNF

• UNC : Filetage grossier, destiné aux applications générales où la résistance et la facilité de montage sont prioritaires, comme pour les vis de construction.
• UNF : Filetage fin, utilisé lorsque la précision et la résistance aux vibrations sont essentielles, par exemple dans l’industrie automobile ou aéronautique.
• UNS : Filetage spécial, avec des dimensions ou des pas non standard, conçu pour répondre à des besoins spécifiques, comme des pièces sur mesure ou des applications industrielles particulières.

4. Applications du filetage UNS

Les filetages UNS sont utilisés lorsque les filetages standards (UNC ou UNF) ne conviennent pas, notamment :

• Pour des équipements spécialisés tels que des machines ou des outils.
• Pour des réparations ou fabrications sur mesure.
• Dans certaines industries comme l’aérospatiale ou la pétrochimie, où des tolérances ou des diamètres spécifiques sont requis.

5. Normes et spécifications

Les filetages UNS sont définis par la norme ASME/ANSI B1.1, qui régit les filetages unifiés aux États-Unis. Ils respectent les mêmes principes de base que les autres filetages unifiés (profil, angle, tolérances), tout en offrant une plus grande flexibilité dans le choix des dimensions.

6. Avantages et inconvénients

Avantages :

• Grande flexibilité pour des applications non standard.
• Compatibilité avec les outils et équipements conçus pour les filetages unifiés.

Inconvénients :

• Moins courant, ce qui peut rendre les pièces plus difficiles à trouver ou à fabriquer.
• Peut nécessiter des outils spécifiques pour le filetage ou pour le contrôle des dimensions.

7. Exemple pratique

Un boulon avec un filetage UNS peut être désigné comme 0.500-28 UNS-2A, ce qui signifie :

• Diamètre nominal : 0,5 pouce (1/2 pouce).
• Pas : 28 filets par pouce (un pas fin, non standard pour ce diamètre).
• Classe de tolérance : 2A (filet extérieur avec tolérance moyenne).
