Filetage UNJF : Définition, Caractéristiques et Applications

1. Définition et origine

Le filetage UNJF fait partie de la famille des filetages unifiés (Unified Thread Standard, UTS), un système standardisé principalement utilisé aux États-Unis.
Le « J » dans UNJF signifie Joint et indique une conception spécifique avec un rayon contrôlé à la racine du filet (controlled root radius), améliorant la résistance à la fatigue. Cette caractéristique est essentielle dans les applications soumises à des contraintes élevées, comme dans l’aéronautique.

Le « F » signifie Fine, indiquant que le filetage a un pas plus fin que le UNC (Unified National Coarse). Ce pas fin permet une meilleure répartition des charges et une résistance accrue dans les environnements vibratoires.

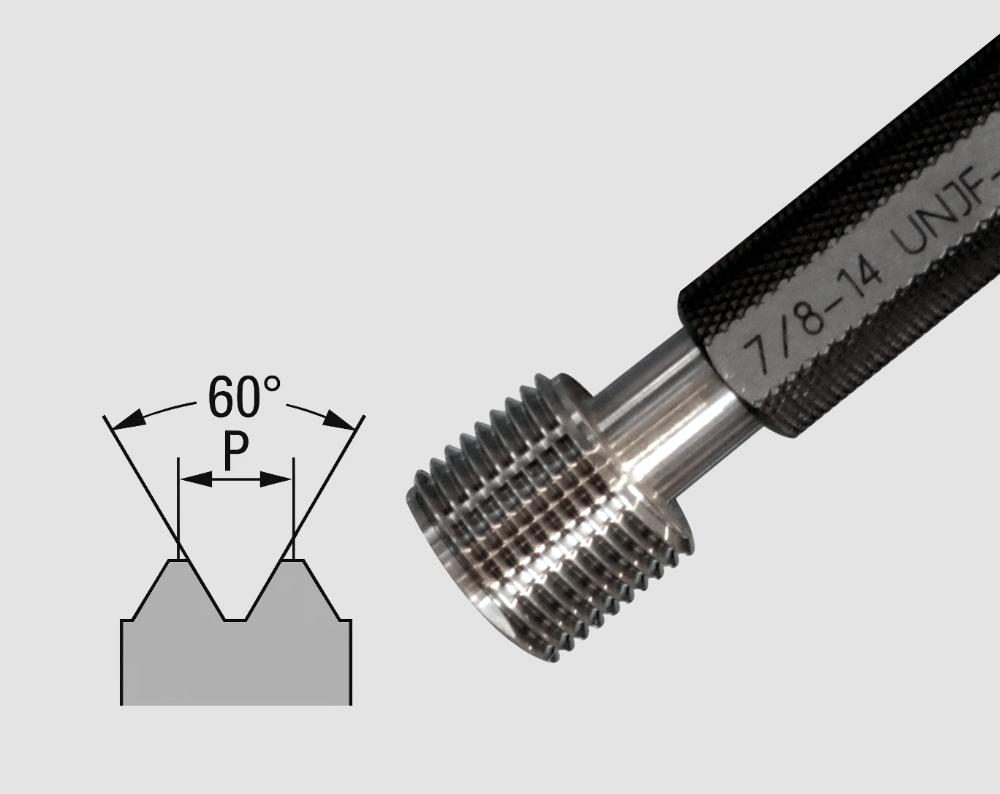

B MESURE vous propose une large gamme de tampons filetés UNJF et de bagues filetées UNJF.

2. Caractéristiques principales

• Profil du filet : Angle de flanc de 60°, similaire aux autres filetages unifiés (UNC, UNF).
• Rayon contrôlé à la racine : Le rayon spécifique au fond du filet réduit les concentrations de contraintes et augmente la résistance à la fatigue.
• Pas fin : La distance entre deux filets consécutifs est plus petite que celle des filetages UNC, offrant précision et tenue optimale dans les applications critiques.
• Désignation : Les filetages UNJF sont identifiés par leur diamètre nominal, le nombre de filets par pouce (TPI) et la mention UNJF. Exemple : 1/4-28 UNJF correspond à un diamètre nominal de 1/4 pouce avec 28 filets par pouce.

3. Normes et standards

Le filetage UNJF respecte des normes précises :

• ASME/ANSI B1.1 : Norme pour les filetages unifiés, incluant les spécifications UNJF.
• MIL-S-8879 (AS8879) : Norme militaire définissant les exigences pour les filetages UNJF, largement utilisée dans l’industrie aéronautique.

4. Applications

Le filetage UNJF est principalement utilisé dans :

• Aéronautique et aérospatiale : Boulons, vis et écrous soumis à des charges dynamiques, comme moteurs, structures de fuselage et systèmes de fixation critiques.
• Industries à haute performance : Équipements militaires ou machines de haute précision nécessitant résistance à la fatigue et grande fiabilité.

5. Avantages

• Résistance à la fatigue accrue : Grâce au rayon contrôlé à la racine du filet.
• Meilleure tenue sous vibration : Le pas fin limite le desserrage dans les environnements vibratoires.
• Précision et fiabilité : Adapté aux assemblages nécessitant précision mécanique et résistance élevée.

6. Différences avec d’autres filetages

• UNJF vs UNF : Le UNJF offre un rayon contrôlé à la racine, plus résistant à la fatigue.
• UNJF vs UNC : Le UNJF possède un pas plus fin que le UNC, idéal pour les applications critiques.
• UNJF vs MJ (Métrique Joint) : Le MJ est la version métrique du UNJF, utilisée principalement en Europe.

7. Exemple de désignation

Exemple : 3/8-24 UNJF

• 3/8 : Diamètre nominal en pouces (≈ 9,525 mm)
• 24 : Nombre de filets par pouce (pas ≈ 1,058 mm)
• UNJF : Filetage à pas fin avec rayon contrôlé

8. Fabrication et contrôle

La production des filetages UNJF nécessite des outils de précision (tarauds, filières, etc.) conformes aux normes AS8879.
Le contrôle qualité est strict, utilisant des jauges spécifiques pour vérifier le rayon de la racine et les dimensions exactes du filet.
