Filetage UNEF (Unified National Extra Fine) : définition, caractéristiques et applications

Qu’est-ce que le filetage UNEF ?

Le filetage UNEF (Unified National Extra Fine) est un filetage extra-fin faisant partie du système unifié américain.
Il se caractérise par des filets très rapprochés, offrant une grande précision, une meilleure répartition des contraintes et une résistance élevée aux vibrations, même dans des matériaux fins ou fragiles.

B MESURE vous propose une large gamme de tampons filetés UNEF et de bagues filetées UNEF.

Caractéristiques principales du filetage UNEF

• Finesse des filets : plus fins que ceux des filetages UNF, permettant plus de filets par pouce (TPI – Threads Per Inch).

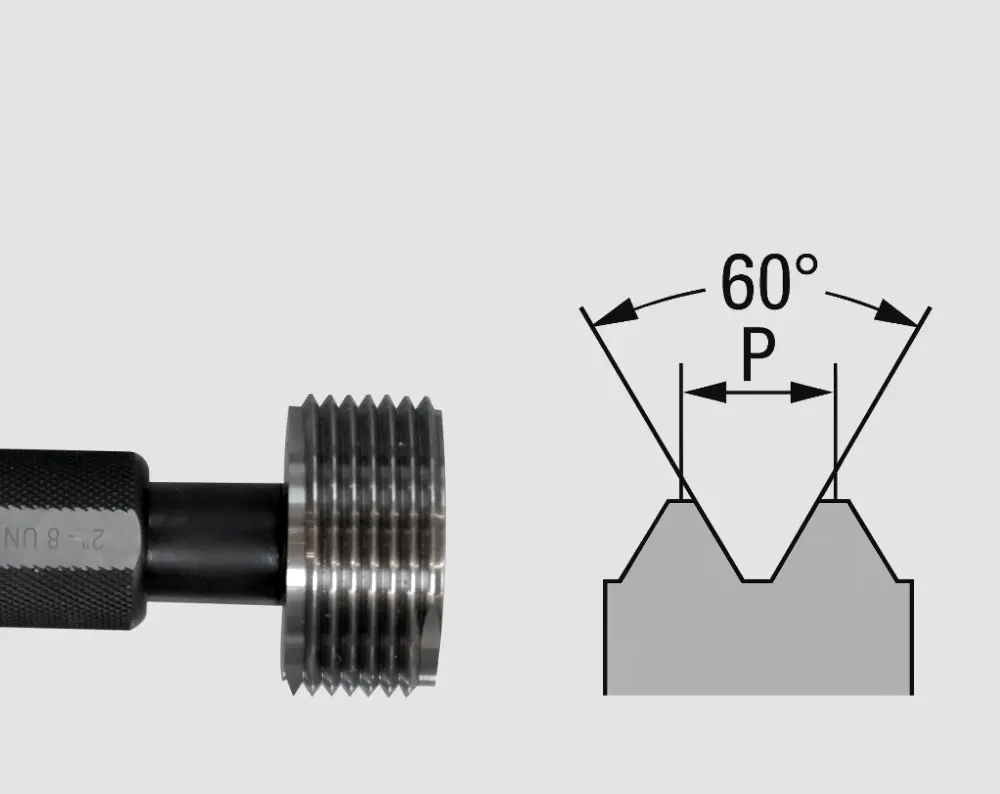

• Angle de filet : 60°, identique aux autres filetages unifiés.
• Diamètre nominal : diamètre extérieur de la vis ou de l’écrou, en pouces ou en millimètres.
• Pas : distance entre deux filets consécutifs, exprimée en TPI ou en millimètres pour les équivalents métriques.
• Applications typiques : aéronautique, électronique, instrumentation de précision.

Norme et standardisation

• Définition : ASME B1.1 (American Society of Mechanical Engineers).
• Famille : fait partie du système unifié, avec UNC (gros pas), UNF (pas fin) et UNS (spécial).
• Objectif : garantir l’interchangeabilité des pièces filetées à l’échelle internationale.

Exemple de désignation

1/4-32 UNEF :

• 1/4 : diamètre nominal de 0,25 pouce (6,35 mm)
• 32 : 32 filets par pouce
• UNEF : type de filetage extra-fin

Avantages du filetage UNEF

Résistance aux vibrations : réduit le risque de desserrage dans des environnements soumis aux chocs.
Précision : idéal pour des ajustements fins et des assemblages délicats.
Résistance mécanique : répartition optimale des forces, renforçant la tenue dans des applications critiques.

Inconvénients

Fragilité : les filets fins peuvent s’endommager facilement en cas de serrage excessif.Coût : fabrication plus complexe et onéreuse.
Compatibilité limitée : non compatible avec les filetages métriques ou autres standards sans adaptateurs.

Comparaison avec UNC et UNF

Filetage	Pas	Applications
UNC (Coarse)	Gros pas, moins de filets	Assemblages généraux, montage rapide
UNF (Fine)	Plus fin que UNC	Résistance aux vibrations, précision modérée
UNEF (Extra Fine)	Très fin, maximum de filets	Haute précision, composants délicats

Exemples d’applications

• Aéronautique : fixations dans les structures où légèreté et résistance aux vibrations sont cruciales.
• Électronique : vis pour composants miniaturisés nécessitant un serrage précis.
• Optique : fixations pour télescopes, caméras ou instruments de mesure.
