Filetage UNC (Unified National Coarse) : définition, caractéristiques et applications

Qu’est-ce que le filetage UNC ?

Le filetage UNC (Unified National Coarse) est un filetage grossier utilisé principalement dans le système impérial.
Il se distingue par des filets espacés, offrant une grande robustesse, une tolérance aux impuretés et un assemblage rapide.

B MESURE vous propose une large gamme de tampons filetés UNC et de bagues filetées UNC.

Caractéristiques principales du filetage UNC

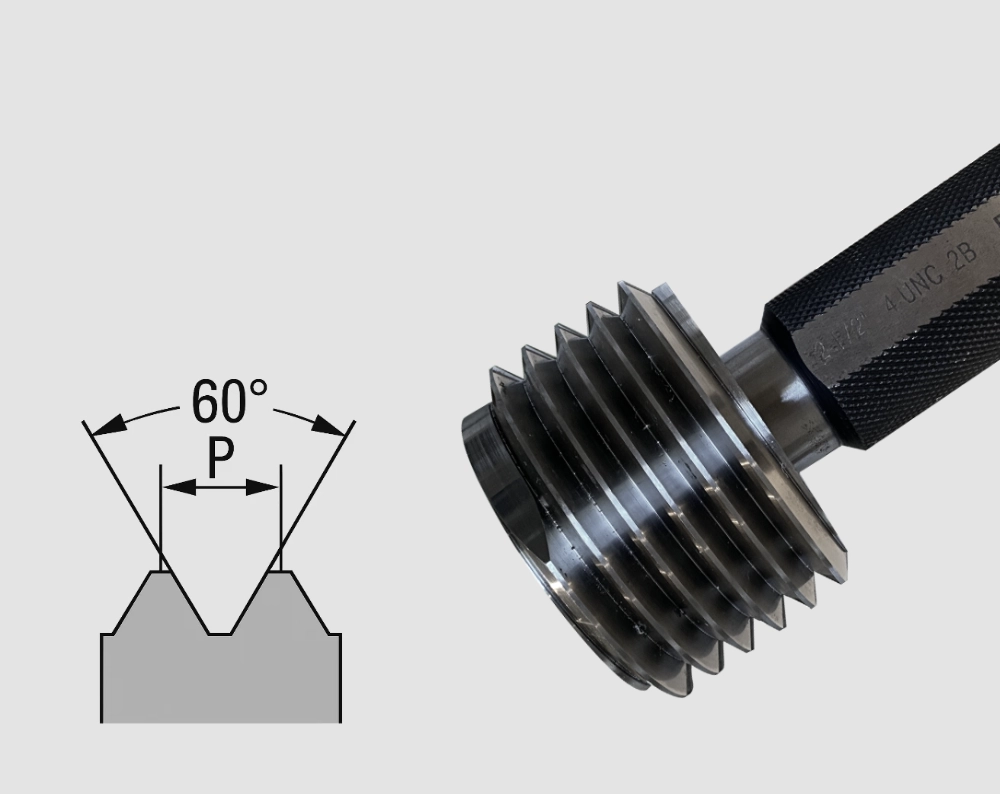

• Profil du filet : en forme de V avec un angle de 60°.
• Pas de filet : le terme Coarse indique que le pas est relativement large par rapport au diamètre nominal, ce qui le différencie du filetage UNF (pas fin).
• Désignation : exprimée par le diamètre nominal et le nombre de filets par pouce (TPI – Threads Per Inch).
  • Exemple : 1/4-20 UNC → diamètre 1/4 pouce, 20 filets par pouce.
• Système de mesure : principalement impérial (pouces), avec équivalents métriques approximatifs.

Avantages du filetage UNC

Facilité de fabrication : le pas large réduit les exigences de précision et les coûts.
Résistance aux vibrations : les filets grossiers se desserrent moins facilement.
Tolérance aux impuretés : moins sensible à la saleté, aux débris ou aux dommages.
Assemblage rapide : moins de tours nécessaires pour visser.

Applications courantes

Le filetage UNC est privilégié lorsque la robustesse et la facilité d’assemblage sont essentielles :

• Machines et équipements industriels.
• Construction (boulons de structure, charpentes).
• Automobile et équipements agricoles.
• Situations nécessitant un démontage fréquent des vis.

UNC vs UNF

Caractéristique	UNC (Coarse)	UNF (Fine)
Pas	Large, moins de filets par pouce	Fin, plus de filets par pouce
Précision	Moins précis, tolérance aux impuretés	Plus précis, meilleure résistance à la fatigue
Applications	Assemblages robustes et rapides	Applications nécessitant résistance et ajustement fin
Exemple pour 1/4 pouce	1/4-20 UNC	1/4-28 UNF

Normes et spécifications

• Normes : ASME B1.1, ISO 5864.
• Diamètres courants : de #0 (0,060 pouce) à plusieurs pouces, avec TPI standardisés.
• Tolérances : classes 2A (filetage extérieur) et 2B (filetage intérieur) pour définir la précision.

Exemple de désignation

1/2-13 UNC-2A :

• 1/2 : diamètre nominal 1/2 pouce (12,7 mm)
• 13 : 13 filets par pouce
• UNC : filetage grossier unifié
• 2A : classe de tolérance pour filetage extérieur (ajustement standard)

Comment identifier un filetage UNC ?

1. Mesurer le nombre de filets par pouce à l’aide d’un peigne à filets.
2. Vérifier le diamètre extérieur avec un pied à coulisse.
3. Consulter un tableau de normes UNC pour confirmer la correspondance entre diamètre et TPI.

Conversion vers le système métrique

Bien que basé sur les pouces, le UNC peut être converti approximativement :

• 1/4-20 UNC → diamètre ≈ 6,35 mm, pas sans équivalent exact en filetage métrique ISO (M6 a un pas de 1 mm).
