Filetage UN (Unified National) : définition, caractéristiques et applications

Qu’est-ce que le filetage UN ?

Le filetage UN (Unified National) est un système de filetage impérial utilisé principalement aux États-Unis et dans certains pays utilisant le système impérial.

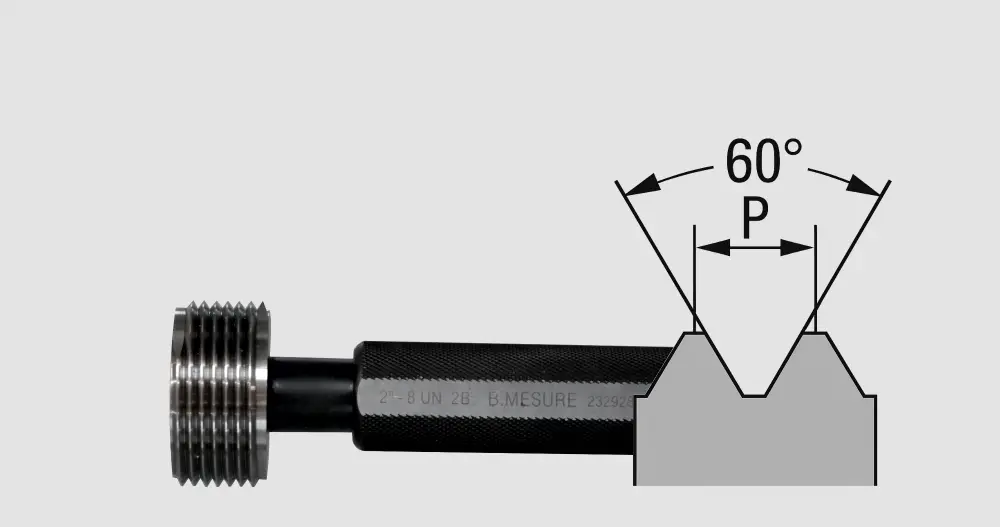

Il se distingue par un profil en triangle isocèle avec un angle de flanc de 60°, similaire au filetage métrique ISO, mais exprimé en pouces pour ses dimensions.

B MESURE vous propose une large gamme de tampons filetés UN et de bagues filetées UN.

Types de filetages UN

Le système UN comprend plusieurs variantes adaptées à différents usages :

• UNC (Unified National Coarse) : filetage grossier, robuste et rapide à assembler/démonter, adapté aux applications générales.
• UNF (Unified National Fine) : filetage fin, plus de filets par pouce, offrant précision et résistance aux vibrations, utilisé dans l’aéronautique et l’électronique.
• UNEF (Unified National Extra Fine) : filetage extra-fin, destiné aux applications très précises ou aux parois minces.
• UNS (Unified National Special) : filetage non standardisé, avec des dimensions spécifiques pour des usages particuliers.

Normes et dimensions

• Norme : définies par ASME/ANSI B1.1.
• Dimensions : le diamètre extérieur (majeur), le diamètre de noyau (mineur) et le pas (TPI, Threads Per Inch) sont spécifiés avec précision.
• Classes de tolérance :
  • Classe 1 : tolérance large, usage peu exigeant
  • Classe 2 : usage général, bon compromis précision/coût
  • Classe 3 : haute précision, applications critiques

Applications

• UNC : industries automobiles, construction, machines lourdes – assemblage rapide.
• UNF : aéronautique, électronique, environnements soumis aux vibrations.
• UNEF : instruments de précision, composants aux parois fines.

Comparaison avec le filetage métrique

• Unités : UN = pouces, métrique = millimètres
• Pas : UN = TPI, métrique = distance entre filets (mm)
• Angle de flanc : 60° pour les deux
• Interchangeabilité : non compatible directement en raison des différences de dimensions

Exemple de désignation

1/2-13 UNC-2A :

• Diamètre nominal : 1/2 pouce
• Filets : 13 filets par pouce
• Type : UNC (grossier)
• Classe de tolérance : 2A (usage général, filet extérieur)

Avantages et limites

Avantages :

• Standardisation assurant l’interchangeabilité
• Disponibilité dans de nombreuses industries utilisant le système impérial
• Adaptable : robustesse (UNC) ou précision (UNF/UNEF) selon les besoins

Limites :

• Moins utilisé à l’international par rapport au système métrique
• Nécessite des outils spécifiques pour les unités impériales
