Filetage TR : Définition, Caractéristiques et Applications

1. Définition et caractéristiques principales

Le filetage TR est un filetage à profil trapézoïdal, ce qui signifie que la section du filet a la forme d’un trapèze isocèle. Ce profil offre une grande résistance mécanique et une excellente capacité à transmettre des efforts axiaux, tout en réduisant l’usure par rapport aux filetages triangulaires classiques (métriques).

• Norme : Le filetage TR est défini par la norme ISO 2901 ou des équivalents comme DIN 103 en Allemagne.

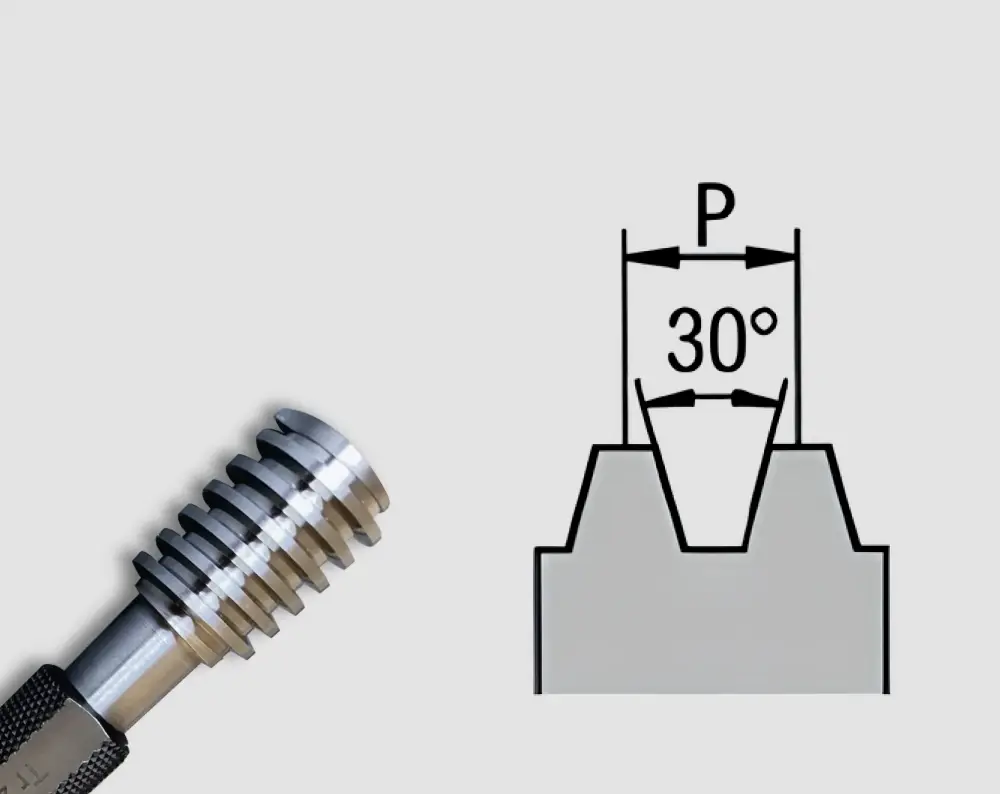

• Angle du profil : Les flancs du filet sont inclinés à 30°, un compromis entre résistance et facilité de fabrication.
• Pas : Le pas est généralement plus large que celui des filetages métriques, facilitant le mouvement et réduisant les frottements.
• Forme trapézoïdale : Permet une meilleure répartition des contraintes, idéale pour les charges élevées.

B MESURE vous propose une large gamme de tampons filetés TR et de bagues filetées TR.

2. Désignation

Un filetage TR se désigne par son diamètre nominal et son pas :

• Exemple : Tr 40 x 7 indique un filetage trapézoïdal de 40 mm de diamètre avec un pas de 7 mm.
• Filetage à plusieurs entrées : Tr 40 x 7 (P3.5) pour un pas réel de 3,5 mm avec deux filets.

3. Applications principales

Le filetage TR est utilisé là où la robustesse et la transmission de puissance sont essentielles :

• Vis de mouvement : Machines-outils (tours, fraiseuses) pour un déplacement précis des pièces.
• Vis de levage : Crics, presses, vérins pour soulever des charges lourdes.
• Systèmes de transmission : Conversion de mouvement rotatif en mouvement linéaire (vis-écrou).
• Industries mécaniques : Équipements industriels nécessitant durabilité et fiabilité.

4. Avantages

• Résistance mécanique élevée : Supporte de fortes charges axiales.
• Faible usure : Profil trapézoïdal réduisant frottements et usure.
• Facilité de mouvement : Idéal pour un déplacement linéaire fluide.
• Auto-freinage : Peut être conçu pour empêcher le retour en arrière sous charge.

5. Inconvénients

• Complexité de fabrication : Plus difficile et coûteux à produire que les filetages métriques.
• Précision requise : Tolérances strictes nécessaires pour un fonctionnement optimal.
• Non-interchangeabilité : Incompatible avec les filetages métriques, Whitworth ou autres.

6. Comparaison avec d’autres filetages

• Filetage métrique (ISO) : Profil triangulaire (60°), adapté aux fixations. TR préféré pour la transmission de mouvement.
• Filetage Acme : Similaire au TR mais avec angle de 29° et normes différentes.
• Filetage carré : Plus robuste mais plus difficile à fabriquer ; TR offre un bon compromis.

7. Exemple pratique

Une vis Tr 50 x 8 dans un vérin : diamètre nominal 50 mm, pas de 8 mm. Un tour complet de la vis déplace l’écrou de 8 mm, assurant un mouvement linéaire précis et robuste pour soulever une charge.

8. Fabrication et matériaux

• Fabrication : Usinage par tournage, fraisage ou rectification pour une précision élevée, nécessitant des outils spéciaux.
• Matériaux : Vis en acier trempé ou alliages résistants, écrous en bronze ou polymères pour réduire les frottements.
