Filetage Stub ACME : Définition, Applications et Avantages

Le filetage Stub ACME est une variante du filetage ACME classique, spécialement développée pour les environnements où une profondeur de filet réduite est requise. Grâce à sa géométrie optimisée, il conserve la robustesse et la capacité de charge de l’ACME tout en offrant un usinage plus simple et une utilisation adaptée à des contraintes spécifiques.

B MESURE vous propose une large gamme de tampons filetés Stub ACME et de bagues filetées Stub ACME.

1. Définition du filetage Stub ACME

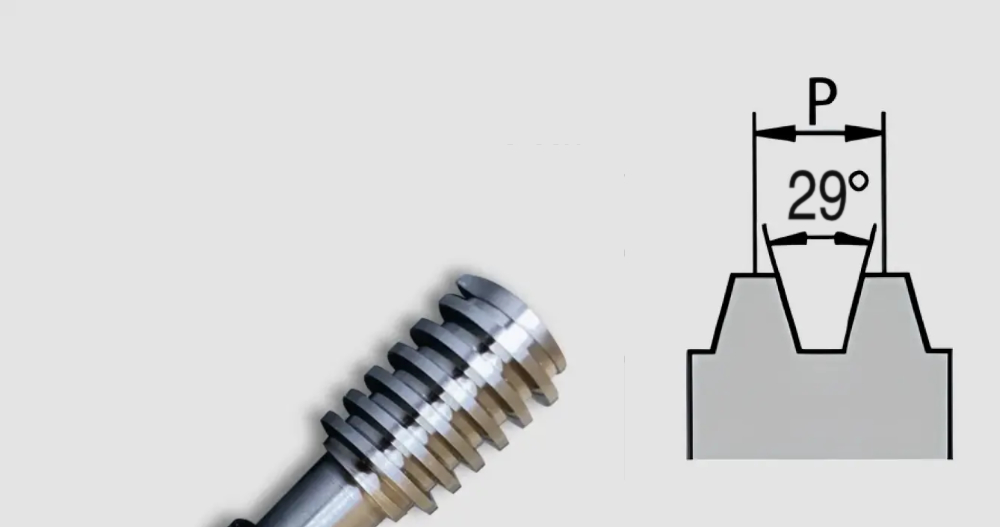

Le filetage Stub ACME reprend le profil trapézoïdal à 29° du filetage ACME standard, mais avec une hauteur de filet plus faible. Cette particularité réduit l’effort d’usinage, limite la consommation de matière et permet d’obtenir des pièces plus légères, tout en maintenant une bonne résistance mécanique.

Caractéristiques principales :

• Angle de flanc : 29° (identique à l’ACME classique)
• Profondeur du filet : plus faible que l’ACME standard
• Pas : similaire à l’ACME, mais avec une hauteur réduite
• Utilisation : pièces nécessitant un filetage robuste mais moins profond

2. Applications du filetage Stub ACME

Le Stub ACME est privilégié dans des domaines où la réduction de profondeur de filet représente un véritable atout :

• Aéronautique et défense : gain de poids et optimisation matière
• Usinages complexes : quand une grande profondeur est difficile à réaliser
• Vis et écrous : soumis à des charges modérées mais nécessitant un mouvement fluide
• Mécanismes à espace réduit : idéal pour limiter l’encombrement axial

3. Avantages du filetage Stub ACME

• Profondeur réduite : économie de temps d’usinage et de matière
• Bonne résistance mécanique : capacité de charge préservée malgré une hauteur réduite
• Adaptabilité : idéal pour des environnements où les filetages classiques ne sont pas praticables
• Compatibilité : basé sur le même principe que le filetage ACME, ce qui facilite son intégration

4. Différences avec le filetage ACME standard

• Hauteur de filet réduite : caractéristique clé du Stub ACME
• Résistance inférieure aux charges extrêmes par rapport à l’ACME classique
• Optimisé pour la fabrication : conçu pour réduire coûts et temps d’usinage

5. Conclusion

Le filetage Stub ACME constitue un compromis idéal entre résistance mécanique et optimisation d’usinage. Sa profondeur réduite permet de gagner en efficacité et en matière, sans sacrifier les performances essentielles. C’est un choix stratégique dans les secteurs de l’aéronautique, de la défense et de toute industrie exigeant des composants fiables, légers et performants.
