Filetage R (BSPT) : définition, caractéristiques et applications

Qu’est-ce que le filetage R ?

Le filetage R, aussi appelé BSPT (British Standard Pipe Taper), est un filetage conique largement utilisé dans les systèmes de tuyauterie pour assurer l’étanchéité des raccords.
Sa conicité progressive permet une connexion fiable, souvent renforcée par un matériau d’étanchéité comme le PTFE (téflon).

B MESURE vous propose une large gamme de tampons filetés R et de bagues filetées R.

Caractéristiques principales du filetage R

• Type conique : le diamètre diminue progressivement, assurant une meilleure étanchéité mécanique.
• Angle de conicité : 1:16 (≈ 3,58°), soit une réduction d’une unité de diamètre pour 16 unités de longueur.

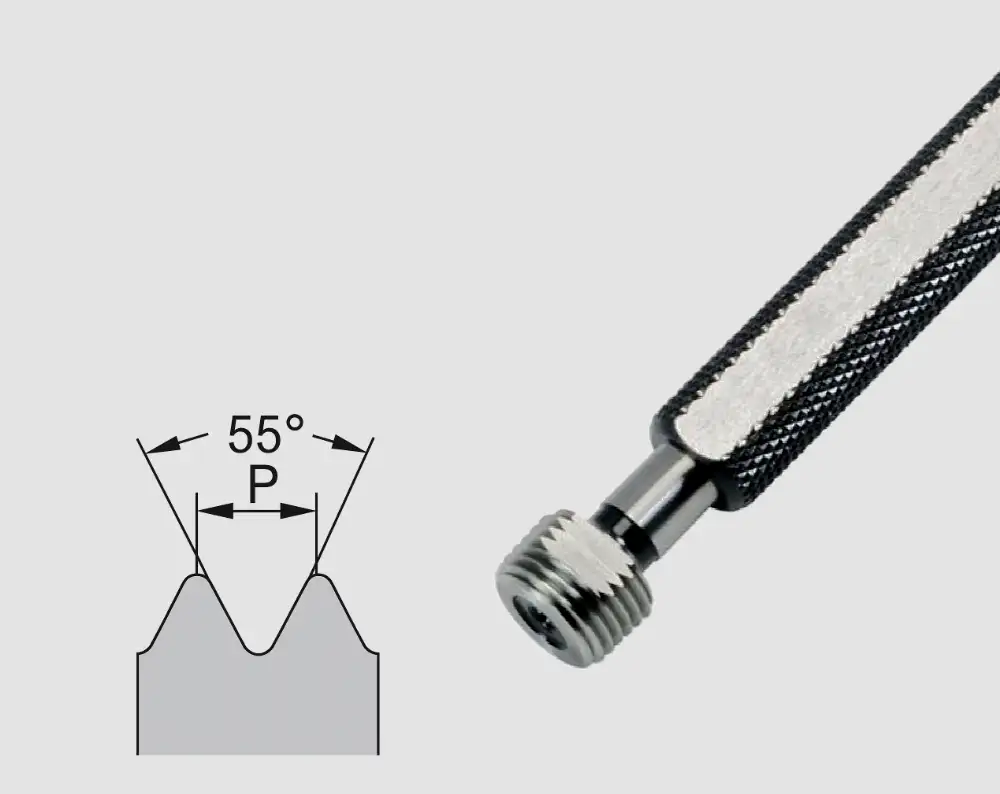

• Angle de filet : 55° (contre 60° pour les filetages métriques ou NPT).
• Désignation :
  • R → filetage mâle conique,
  • Rp → filetage femelle cylindrique,
  • Rc → filetage femelle conique.
• Unités : exprimées en pouces, suivies de la taille nominale (ex. : R 1/2).

Applications du filetage R

• Tuyauteries industrielles et domestiques (eau, gaz, vapeur, pétrole, chauffage).
• Installations sous pression nécessitant une étanchéité renforcée.
• Assemblages fluidiques où la sécurité et la résistance mécanique sont essentielles.

Le filetage R mâle (conique) est généralement monté avec un Rp femelle (cylindrique), mais peut aussi être vissé dans un Rc femelle (conique).

Comparaison avec d’autres filetages

• R vs NPT (National Pipe Thread) :
  • NPT → norme américaine, angle 60°, conicité 1:16 avec tolérances différentes.
  • R (BSPT) et NPT → non compatibles sans adaptateur.
• R vs G (BSPP – British Standard Pipe Parallel) :
  • G → filetage cylindrique, non étanche seul.
  • R → filetage conique, étanche par pression mécanique.

Exemples de désignation

• R 3/4 → filetage mâle conique de 3/4 pouce.
• Rp 1/2 → filetage femelle cylindrique de 1/2 pouce.
• Rc 1/2 → filetage femelle conique de 1/2 pouce.

Dimensions standards (exemples)

• R 1/4 → Ø extérieur ≈ 13,16 mm, 19 filets/pouce.
• R 1/2 → Ø extérieur ≈ 20,96 mm, 14 filets/pouce.
• R 1 → Ø extérieur ≈ 33,25 mm, 11 filets/pouce.

Avantages et limites

Avantages :

• Étanchéité mécanique renforcée par la conicité.
• Standard international (ISO 7-1, BSPT), donc largement répandu.
• Fiable pour les applications sous pression.

Limites :

• Nécessite souvent un joint ou du téflon pour une étanchéité parfaite.
• Non compatible avec le standard américain NPT.
• Conicité pouvant compliquer le vissage si les tolérances sont mal respectées.

Conseils pratiques de montage

• Utiliser un matériau d’étanchéité (ruban PTFE, pâte ou résine spéciale).
• Enrouler le ruban PTFE dans le sens du vissage (horaire pour un filetage mâle).
• Vérifier la compatibilité du raccord : Rp (cylindrique) ou Rc (conique).
• Employer des outils adaptés (clé à molette, clé pour raccords) pour éviter d’endommager le filet.
