Filetage PG (Panzer-Gewinde) : définition, dimensions et applications

Qu’est-ce que le filetage PG ?

Le filetage PG (Panzer-Gewinde, en allemand « filetage pour blindage ») est une norme de filetage conçue en Allemagne pour les systèmes de conduits électriques.
Il est principalement utilisé pour fixer des presse-étoupes et des connecteurs dans des boîtiers, armoires électriques et équipements industriels, afin de garantir la protection et l’étanchéité des câbles. B MESURE vous propose une large gamme de tampons filetés PG et de bagues filetées PG.

Caractéristiques principales du filetage PG

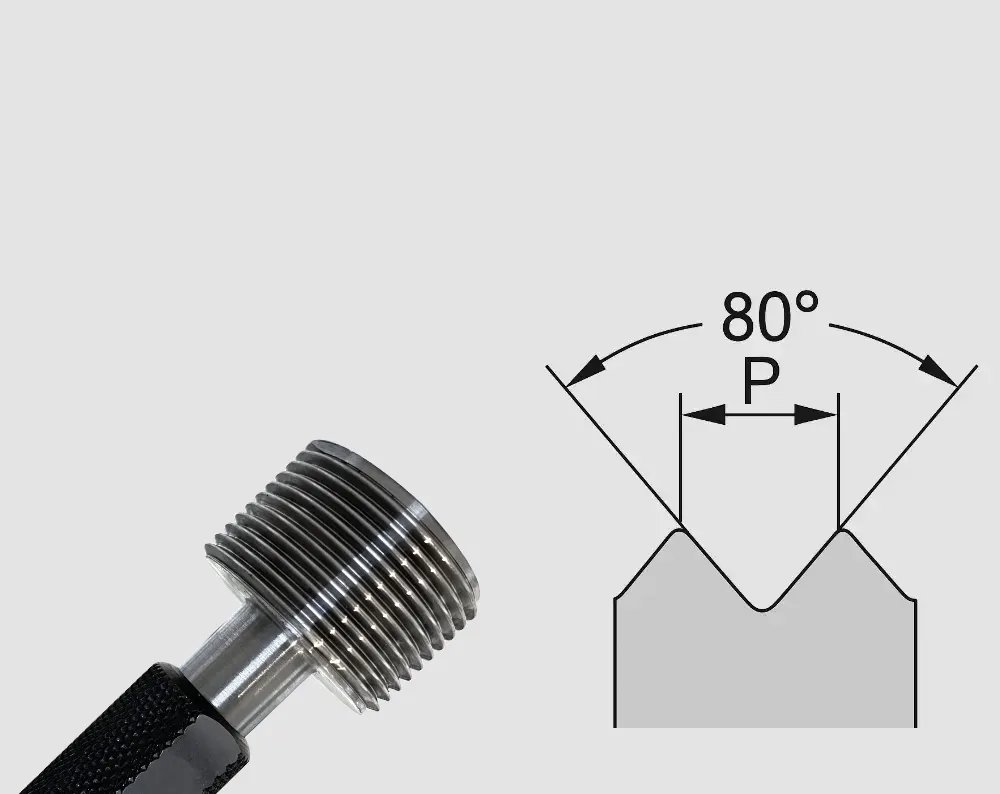

• Type de filetage : métrique à profil trapézoïdal, avec un angle de flanc de 80° (contre 60° pour les filetages ISO).
• Désignation : identifiée par des nombres (PG7, PG11, PG16, etc.). Ces valeurs ne correspondent pas directement au diamètre réel, ce qui peut créer des confusions.
• Pas de vis : varie selon la taille, par exemple :
  • PG7 → pas de 1,27 mm
  • PG16 → pas de 1,41 mm

Dimensions et tailles courantes

Voici quelques tailles PG fréquemment utilisées avec leurs diamètres extérieurs approximatifs et plages de câbles associées :

• PG7 → Ø ≈ 12,5 mm, câbles de 3 à 6,5 mm
• PG11 → Ø ≈ 18,6 mm, câbles de 5 à 10 mm
• PG16 → Ø ≈ 22,5 mm, câbles de 10 à 14 mm
• PG21 → Ø ≈ 28,3 mm, câbles de 13 à 18 mm
• PG29 → Ø ≈ 37 mm, câbles larges

Normes et remplacement progressif

• Norme d’origine : DIN 40430 (aujourd’hui obsolète).
• Évolution : le filetage PG reste encore courant, mais il est progressivement remplacé par les filetages métriques ISO (M16, M20, M25, etc.), plus universels et normalisés (CEI/IEC).

Avantages et inconvénients du filetage PG

Avantages :

• Bonne résistance mécanique.
• Large compatibilité avec les presse-étoupes électriques européens.
• Utilisation répandue dans l’industrie et les installations électriques.

Inconvénients :

• Moins universel que le métrique ISO.
• Désignation PG pas directement liée aux diamètres réels, ce qui complique le choix.

Applications pratiques

Le filetage PG est encore largement employé dans :

• Les presse-étoupes pour câbles,
• Les boîtiers électriques et armoires industrielles,
• Les installations nécessitant des indices de protection élevés (IP65, IP68),
• Les environnements extérieurs ou soumis à des contraintes mécaniques et climatiques.
