Filetage NPTF : Définition, Caractéristiques et Applications

Filetage NPTF : Définition, Caractéristiques et Applications

1. Définition et origine

Le filetage NPTF (National Pipe Taper Fuel ou Fine) est une variante du filetage NPT (National Pipe Taper), normalisée par l’ANSI et définie dans la norme ASME B1.20.1.
Contrairement au NPT standard, le NPTF est conçu pour offrir une étanchéité sans joint (« dryseal »), ce qui signifie qu’il ne nécessite pas de ruban PTFE ou de pâte d’étanchéité dans certaines conditions.

B MESURE vous propose une large gamme de tampons filetés NPTF et de bagues filetées NPTF.

2. Caractéristiques principales

• Forme conique : Le filetage NPTF est conique, avec un angle de cône de 1°47′ (environ 1/16 de pouce par pouce de longueur). Cela permet une compression progressive des filets lors du vissage, améliorant l’étanchéité.

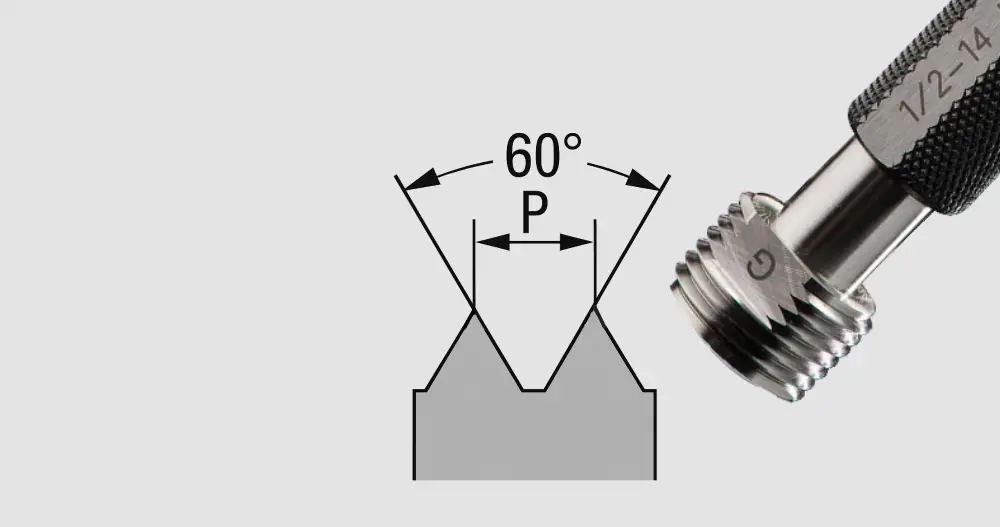

• Profil des filets : Les filets NPTF ont un angle de flanc de 60°, mais ils sont plus précisément contrôlés que ceux du NPT. Les dimensions des crêtes et des fonds de filets sont optimisées pour minimiser les espaces et assurer un contact métal sur métal.
• Étanchéité : L’étanchéité est obtenue par l’écrasement des filets (crêtes contre fonds) lors du vissage, ce qui élimine les chemins de fuite potentiels. C’est pourquoi le NPTF est appelé « dryseal » (étanchéité à sec).
• Précision : Les tolérances du NPTF sont plus strictes que celles du NPT, ce qui garantit une meilleure qualité d’assemblage et une étanchéité plus fiable.

3. Différence entre NPT et NPTF

Caractéristique	NPT	NPTF
Étanchéité	Nécessite souvent un joint (ruban, pâte)	Étanchéité à sec (sans joint)
Précision	Tolérances plus larges	Tolérances plus serrées
Application	Usage général, moins critique	Applications à haute pression
Compatibilité	Compatible avec NPTF dans certains cas	Nécessite un filetage NPTF correspondant

Note : Bien que les filetages NPT et NPTF soient similaires, ils ne sont pas toujours interchangeables, surtout pour les applications nécessitant une étanchéité parfaite. Un raccord NPT vissé dans un raccord NPTF peut ne pas garantir l’étanchéité sans joint supplémentaire.

4. Applications

Le filetage NPTF est couramment utilisé dans :

• Les systèmes hydrauliques et pneumatiques.
• Les industries pétrolières et gazières.
• Les équipements industriels où une étanchéité fiable sans ajout de matériaux est essentielle.
• Les applications à haute pression où les fuites pourraient être dangereuses.

5. Dimensions standards

Les filetages NPTF sont spécifiés par des tailles nominales en pouces (ex. : 1/8″, 1/4″, 1/2″, etc.), correspondant au diamètre nominal du tuyau. Chaque taille a un nombre de filets par pouce (TPI, Threads Per Inch) défini, par exemple :

• 1/8″ : 27 TPI
• 1/4″ : 18 TPI
• 1/2″ : 14 TPI

6. Fabrication et contrôle

• Fabrication : Les filetages NPTF nécessitent des outils de coupe ou des tarauds/filières spécifiques pour respecter les tolérances strictes. Les machines CNC sont souvent utilisées pour garantir la précision.
• Contrôle qualité : Les filetages NPTF sont vérifiés à l’aide de calibres spéciaux (calibres L1, L2, etc.) pour s’assurer que les dimensions et l’étanchéité sont conformes à la norme.

7. Avantages et inconvénients

Avantages :

• Étanchéité sans ajout de matériaux (idéal pour des environnements propres ou sensibles).
• Résistance élevée à la pression grâce à la conception conique.
• Norme largement reconnue aux États-Unis et dans certaines industries internationales.

Inconvénients :

• Plus coûteux à fabriquer en raison des tolérances serrées.
• Non universellement compatible avec d’autres normes de filetage (comme BSP ou métrique).
• Nécessite une installation soignée pour éviter d’endommager les filets.

8. Conseils pratiques

• Vissage : Les raccords NPTF doivent être vissés avec précaution pour éviter un sur-serrage, qui pourrait endommager les filets ou compromettre l’étanchéité.
• Compatibilité : Vérifiez toujours que les deux pièces (mâle et femelle) sont NPTF pour garantir l’étanchéité à sec.
• Inspection : Utilisez des calibres spécifiques pour vérifier la conformité des filetages avant assemblage.
