Filetage NPT : Définition, Caractéristiques et Applications

1. Définition et origine

Le filetage NPT (National Pipe Taper) est un filetage conique utilisé principalement pour les raccords de tuyauterie en Amérique du Nord. Contrairement aux filetages cylindriques comme le BSP, le NPT possède un diamètre qui diminue progressivement vers l’extrémité du tuyau, créant ainsi une étanchéité mécanique lors du vissage. B MESURE vous propose une large gamme de tampons filetés NPT et de bagues filetées NPT.

2. Caractéristiques principales

• Type conique : L’angle du cône est de 1°47′ (soit 1/16 de pouce par pouce de diamètre). Cette conicité permet aux filets de se comprimer, assurant une étanchéité efficace.
• Norme américaine : Le NPT est défini par la norme ANSI/ASME B1.20.1 et est largement utilisé aux États-Unis et au Canada. À l’international, le BSP (British Standard Pipe) est plus courant.

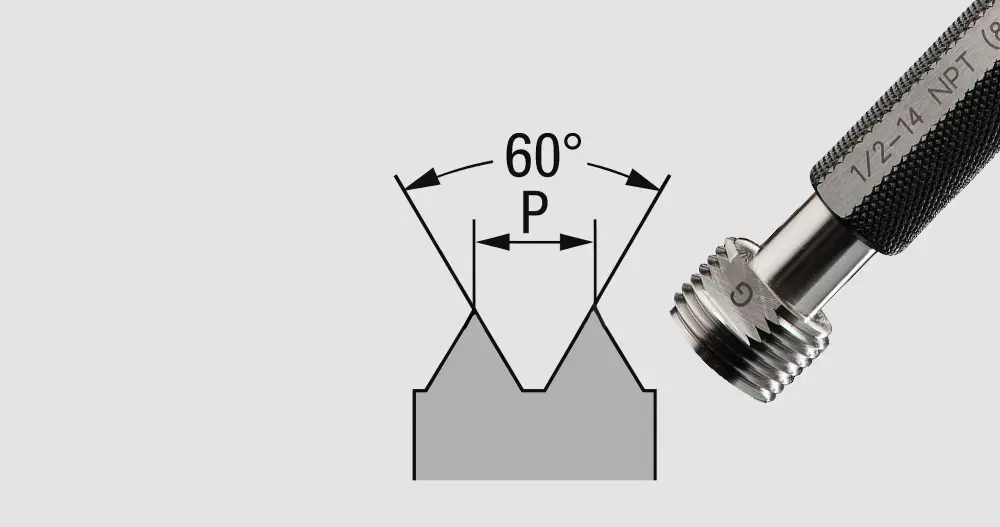

• Angle des filets : Les filets ont un angle de 60°, avec des crêtes aplaties et des fonds arrondis, ce qui le distingue des filetages métriques ou BSP (55° pour ce dernier).
• Étanchéité : Conçu pour une étanchéité mécanique sans joint, le NPT est souvent utilisé avec ruban de téflon ou composé d’étanchéité pour garantir l’étanchéité des gaz ou liquides sous pression.
• Désignation : Les tailles sont exprimées en pouces selon le diamètre nominal du tuyau (ex. 1/4″, 1/2″, 3/4″). Ce diamètre nominal correspond à une convention standard et non au diamètre extérieur réel.
  • Exemple : Un filetage NPT 1/2″ a un diamètre extérieur d’environ 0,84 pouce (21,3 mm).
• Variantes :
  • NPT standard : Pour les raccords coniques classiques.
  • NPTF (National Pipe Taper Fuel) : Variante avec des tolérances plus strictes, permettant une étanchéité sans produit supplémentaire, souvent utilisée pour les carburants ou applications hydrauliques.

3. Applications

Le filetage NPT est utilisé dans :

• Systèmes de tuyauterie pour le transport de liquides (eau, huile) et de gaz (gaz naturel, propane).
• Industries pétrolières et gazières ainsi que dans la plomberie domestique et industrielle en Amérique du Nord.

4. Points importants

• Incompatibilité : Le NPT n’est pas compatible avec les filetages BSP ou métriques, en raison de l’angle des filets et de la conicité.
• Serrage : Un serrage excessif peut endommager les filets ou fissurer les raccords. Il est conseillé de visser à la main, puis de compléter avec un quart à un demi-tour supplémentaire avec une clé.
• Identification : Les filetages NPT sont souvent marqués sur les raccords, mais il est recommandé de mesurer le diamètre et vérifier la conicité pour confirmer le type de filetage.
