Filetage MF-EL : définition, caractéristiques et applications

Qu’est-ce que le filetage MF-EL ?

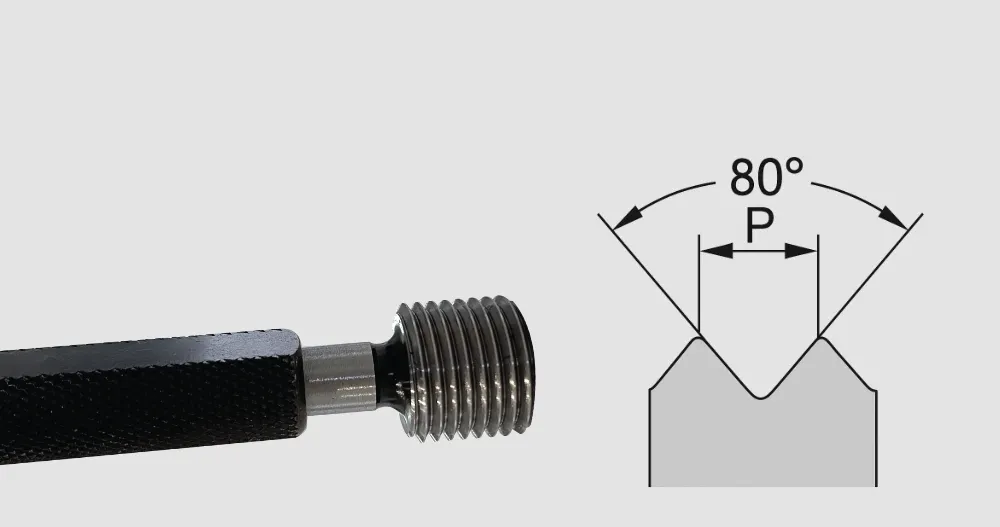

Le filetage MF-EL est une variante particulière du filetage métrique qui se distingue par son angle de flanc de 80°, contre 60° pour les filetages ISO standards.
Cette modification géométrique du profil influe directement sur la résistance mécanique, la répartition des contraintes et les domaines d’application.

B MESURE vous propose une large gamme de tampons filetés MF-EL et de bagues filetées MF-EL.

Caractéristiques principales du filetage MF-EL

Angle de flanc 80° (vs 60° ISO)

• Résistance mécanique renforcée :
  L’angle plus obtus réduit la profondeur du filet, ce qui augmente la section résistante du noyau de la vis.
  → Meilleure résistance à la traction et à l’arrachement.
• Réduction des contraintes :
  Moins de concentration de contraintes au fond du filet, idéal pour des matériaux fragiles ou tendres (aluminium, alliages légers).

Fabrication et outils

• Nécessite des tarauds et filières spécifiques à 80°.
• L’usinage doit être particulièrement précis, car l’angle non standard complique la compatibilité avec d’autres filetages.

Compatibilité

• Non compatible avec les filetages métriques standards (M ou MF à 60°).
• Conçu pour des applications spécialisées, souvent propriétaires.

Avantages du filetage MF-EL

Résistance accrue à la traction et à l’arrachement.
Réduction des risques de rupture dans les matériaux fragiles.
Adapté aux applications de haute précision nécessitant une tenue mécanique optimisée.

Applications du filetage MF-EL

Le filetage MF-EL est généralement utilisé dans des secteurs pointus où ses propriétés spécifiques sont un atout :

• Optique : fixation de lentilles et montures sensibles.
• Horlogerie : vis micrométriques de précision.
• Connecteurs électriques : fixations non standardisées, nécessitant une fiabilité mécanique élevée.
• Industries spécialisées (aéronautique, automobile haut de gamme) : parfois employé pour éviter l’interchangeabilité avec des filetages standards et garantir la maîtrise de la chaîne d’approvisionnement.

Points clés à retenir

• Profil unique : angle de 80° au lieu de 60°.
• Non compatible avec les filetages ISO classiques.
• Applications spécialisées dans la précision, l’optique, l’horlogerie et certaines industries de pointe.
