Filetage métrique fin : définition, caractéristiques et applications

Qu’est-ce qu’un filetage métrique fin ?

Le filetage métrique fin est une variante du filetage métrique classique. Comme son nom l’indique :

• Il suit le système métrique, avec des dimensions exprimées en millimètres (mm).
• Son pas est réduit par rapport au filetage standard, ce qui signifie que les filets sont plus rapprochés.

Cette caractéristique lui confère des propriétés mécaniques et de précision particulières, utiles dans des environnements exigeants.

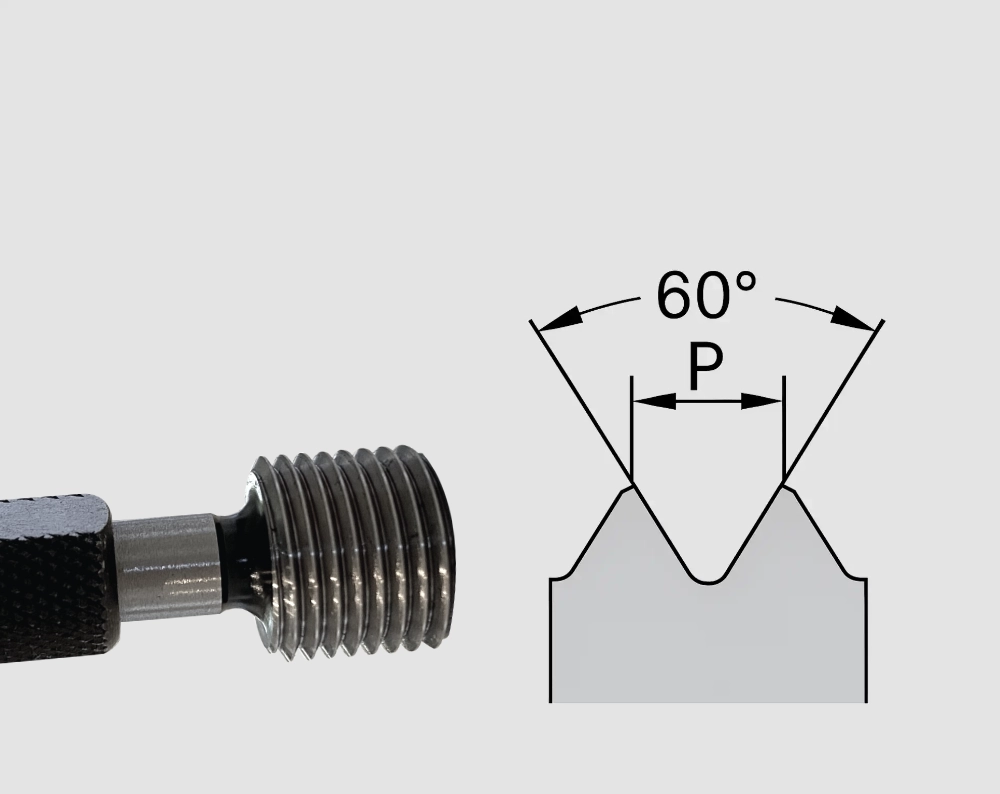

B MESURE vous propose une large gamme de tampons filetés métrique fin et de bagues filetées métrique fin.

Caractéristiques principales

• Diamètre nominal : correspond au diamètre extérieur de la vis (exemple : M10 = 10 mm).
• Pas réduit : pour une vis M10, le pas standard est de 1,5 mm, alors qu’en métrique fin il peut être de 1,25 mm ou 1,0 mm.
• Norme ISO : conforme à la norme ISO 724, garantissant une compatibilité internationale.
• Désignation : un filetage métrique fin est noté par la lettre M, suivie du diamètre et du pas. Exemple : M10 x 1,0 (10 mm de diamètre, pas de 1,0 mm).

Avantages du filetage métrique fin

• Résistance accrue aux vibrations : les filets rapprochés limitent le risque de desserrage.
• Précision : idéal pour les assemblages nécessitant un ajustement fin (machines de précision, instruments).
• Répartition optimale des contraintes : davantage de filets sur une même longueur augmentent la surface de contact et améliorent la résistance mécanique.
• Polyvalence : adapté aux applications où un filetage standard serait trop grossier.

Inconvénients du filetage métrique fin

• Fragilité : les filets plus fins peuvent s’endommager plus facilement en cas de serrage excessif.
• Temps de vissage plus long : plus de tours nécessaires pour assembler ou démonter.
• Non-interchangeable : une vis à pas fin ne peut pas être utilisée avec un écrou à pas standard.

Domaines d’application

Le filetage métrique fin est utilisé dans des secteurs exigeants où précision et résistance sont primordiales :

• Automobile : culasses, composants soumis à de fortes vibrations.
• Aéronautique : assemblages légers et précis.
• Électronique et instrumentation : pour des fixations compactes et fiables.

Exemple de désignation

• M8 x 1,0 : vis de 8 mm de diamètre avec un pas fin de 1,0 mm.
• À titre de comparaison, le filetage standard M8 possède un pas de 1,25 mm.
