Filetage métrique : définition, types, avantages et applications

Qu’est-ce qu’un filetage métrique ?

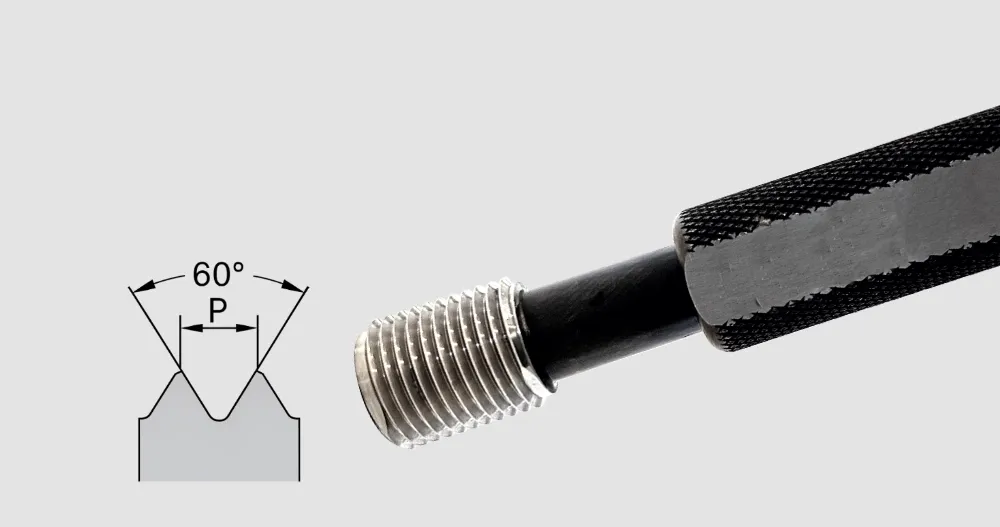

Le filetage métrique est le système de filetage le plus utilisé dans le monde. Son profil est triangulaire (angle de 60°) et il est normalisé par l’ISO (Organisation internationale de normalisation).
Cette standardisation garantit une compatibilité internationale entre vis, écrous et autres éléments de fixation. B MESURE vous propose une large gamme de tampons filetés métrique et de bagues filetées métrique.

Caractéristiques principales

• Diamètre nominal : diamètre extérieur de la vis (ex. : M6 = 6 mm).
• Pas : distance entre deux filets consécutifs, exprimée en millimètres. Il peut être standard (pas gros) ou fin.
• Profil ISO : angle de 60° avec une géométrie précise, assurant solidité et fiabilité.

Désignation d’un filetage métrique

Un filetage métrique est identifié par la lettre M, suivie du diamètre nominal et du pas.
Exemples :

• M8 x 1,25 → vis de 8 mm de diamètre avec pas de 1,25 mm.
• M10 → vis de 10 mm de diamètre avec pas standard (1,5 mm).

À noter : si le pas n’est pas indiqué, il s’agit toujours du pas gros.

Les différents types de filetages métriques

• Filetage à pas gros : le plus courant, simple à fabriquer et à assembler. Exemple : M6 x 1,0.
• Filetage à pas fin : plus précis et résistant à la fatigue, idéal pour l’automobile ou l’aéronautique. Exemple : M6 x 0,75.

Où utilise-t-on le filetage métrique ?

On retrouve le filetage métrique dans de nombreux secteurs :

• Mécanique générale (moteurs, machines industrielles).
• Construction (bâtiments, structures métalliques).
• Automobile et aéronautique (pièces soumises à de fortes contraintes).
• Électronique (visserie de précision).

Avantages du filetage métrique

• Norme internationale : adopté dans la quasi-totalité des pays.
• Polyvalence : disponible en pas gros ou fin.
• Robustesse : profil triangulaire offrant un excellent compromis entre résistance et facilité de montage.

Comparaison avec d’autres systèmes de filetage

Contrairement au filetage impérial (utilisé surtout aux États-Unis), qui se mesure en pouces et se désigne par UNC ou UNF, le filetage métrique s’exprime en millimètres.
C’est aujourd’hui le système le plus répandu dans le monde.

Exemple pratique

Une vis M10 x 1,5 correspond à :

• un diamètre extérieur de 10 mm,
• un pas de 1,5 mm.
  Un écrou M10 x 1,5 sera donc parfaitement compatible.
