Filetage G (Gaz) : définition, caractéristiques, types et applications

Qu’est-ce que le filetage G (Gaz) ?

Le filetage G, aussi appelé filetage Gaz, est dérivé du standard britannique BSP (British Standard Pipe).
Il est principalement utilisé pour les raccords de tuyauterie, gaz et plomberie. B MESURE vous propose une large gamme de tampons filetés GAZ et de bagues filetées GAZ.

Caractéristiques principales

• Type : filetage cylindrique (constant sur toute sa longueur, contrairement au NPT qui est conique).

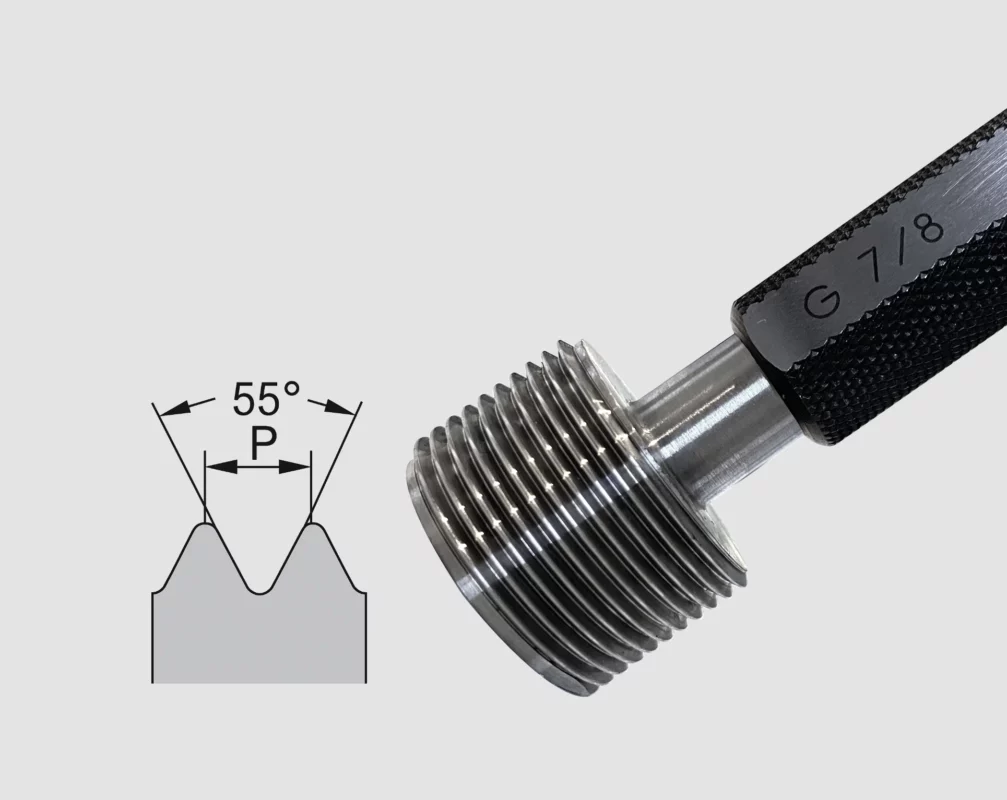

• Angle du filet : 55° (contre 60° pour le NPT).
• Pas de filet : exprimé en filets par pouce (TPI – Threads Per Inch), variable selon le diamètre.
• Désignation : dimensions indiquées en pouces (ex. : 1/4″, 1/2″, 3/4″).
• Norme : conforme à l’ISO 228-1 pour les filetages cylindriques.

Exemple : un raccord 1/2″ GAZ correspond à un filetage BSPP cylindrique de 1/2 pouce avec 14 filets par pouce.

Utilisations du filetage GAZ

Le filetage GAZ est largement employé dans :

• la plomberie (raccordement de tuyaux),
• les réseaux de gaz domestiques et industriels,
• les systèmes de chauffage,
• certaines applications industrielles nécessitant des assemblages étanches.

Contrairement au filetage conique (comme le NPT), le filetage G cylindrique nécessite un joint d’étanchéité (ruban PTFE, filasse, joint plat, etc.).

Les types de filetage GAZ

• BSPP (British Standard Pipe Parallel) : filetage cylindrique, étanchéité assurée par un joint ou un cône. → Le plus courant pour le gaz.
• BSPT (British Standard Pipe Tapered) : filetage conique, plus rare, où l’étanchéité repose sur le contact direct des filets.

Différences avec d’autres filetages

• Filetage NPT (National Pipe Thread) :
  • Conique et angle de 60°.
  • Principalement utilisé aux États-Unis.
  • Non compatible avec le filetage G sans adaptateur.
• Filetage métrique (ISO) :
  • Mesuré en millimètres.
  • Angle de 60°.
  • Plus courant dans l’industrie mécanique qu’en plomberie.

Points essentiels à retenir

• Compatibilité : toujours vérifier la norme (BSPP ou BSPT) avant de choisir un raccord.
• Étanchéité : prévoir un matériau adapté (ruban PTFE, filasse, joints).
• Normes de sécurité : respecter les normes locales (ISO 228, EN 10226) lors d’installations de gaz ou de fluides sous pression.
