Filetage EG : Définition, Types et Applications

Les filetages EG (Extra Gros) désignent différents types de filetages utilisés en mécanique pour les vis, boulons et tarauds. Ils se déclinent en versions métriques et unifiées pour répondre à des besoins variés de robustesse, précision et résistance aux vibrations. B MESURE vous propose une large gamme de tampons filetés EG et de bagues filetées EG.

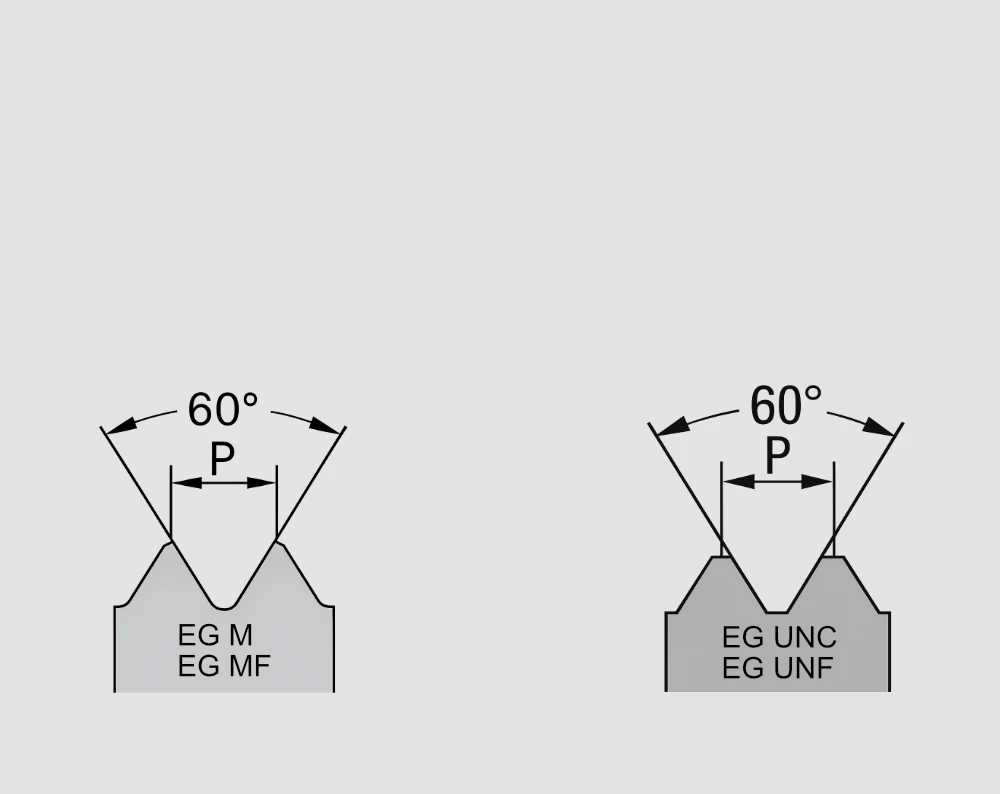

1. EG M – Filetage métrique standard

• Définition : Le EG M combine la désignation « Extra Gros » avec un filetage métrique ISO standard. C’est un filetage cylindrique avec un pas standard, largement utilisé dans le monde entier pour des applications mécaniques générales.
• Caractéristiques :
  • Mesuré en millimètres (ex. : M6, M10), où le chiffre indique le diamètre nominal.
  • Pas standard : par exemple, M10 a un pas de 1,5 mm.
  • Idéal pour des fixations robustes en industrie, automobile et mécanique générale.
• Exemple : Une vis M8 possède un diamètre de 8 mm et un pas standard de 1,25 mm.

2. EG MF – Filetage métrique fin

• Définition : Similaire au EG M, mais « MF » signifie Métrique Fin. Ce type de filetage a un pas plus fin, permettant une meilleure résistance aux vibrations et une plus grande précision.
• Caractéristiques :
  • Idéal pour des assemblages précis ou soumis à des contraintes dynamiques.
  • Couramment utilisé en aéronautique ou sur des machines-outils.
• Exemple : M10x1,0 (diamètre 10 mm, pas 1 mm), plus fin que le pas standard de 1,5 mm.
• Avantage : Meilleure tenue dans les matériaux fragiles ou soumis à des vibrations.

3. EG UNC – Filetage Unified National Coarse

• Définition : « UNC » signifie Unified National Coarse, un filetage standard américain à pas gros.
• Caractéristiques :
  • Mesuré en pouces (ex. : 1/4-20 UNC, où 1/4 est le diamètre et 20 le nombre de filets par pouce).
  • Pas large facilitant le vissage/dévissage.
  • Adapté aux matériaux tendres comme l’aluminium ou aux applications nécessitant un montage rapide.
• Exemple : Une vis 1/4-20 UNC a un diamètre de 1/4 pouce et 20 filets par pouce.

4. EG UNF – Filetage Unified National Fine

• Définition : « UNF » signifie Unified National Fine, un filetage unifié à pas fin, offrant plus de précision et de résistance aux vibrations.
• Caractéristiques :
  • Mesuré en pouces, comme l’UNC (ex. : 1/4-28 UNF).
  • Idéal pour les applications aéronautiques ou mécaniques délicates.
  • Moins courant que l’UNC pour les applications générales, mais privilégié pour la haute précision.
• Exemple : Une vis 1/4-28 UNF a un diamètre de 1/4 pouce et 28 filets par pouce.

5. Comparaison rapide des types EG

Type	Système	Pas	Utilisation principale
EG M	Métrique (mm)	Standard	Applications générales, robustes
EG MF	Métrique (mm)	Fin	Précision, résistance aux vibrations
EG UNC	Impérial (pouces)	Gros	Montage rapide, matériaux tendres
EG UNF	Impérial (pouces)	Fin	Précision, résistance aux vibrations
