Filetage BSW (British Standard Whitworth) : définition, caractéristiques et applications

Origine du filetage BSW

Le filetage BSW (British Standard Whitworth) a été introduit en 1841 par Joseph Whitworth afin de standardiser les filetages dans l’industrie britannique.
Il visait à faciliter l’interchangeabilité des vis, écrous et boulons.
Très répandu au Royaume-Uni et dans les pays du Commonwealth, il a progressivement été remplacé par les systèmes métriques ISO et UN (Unified National), mais reste utilisé dans certains domaines spécialisés. B MESURE vous propose une large gamme de tampons filetés BSW et de bagues filetées BSW.

Caractéristiques du filetage BSW

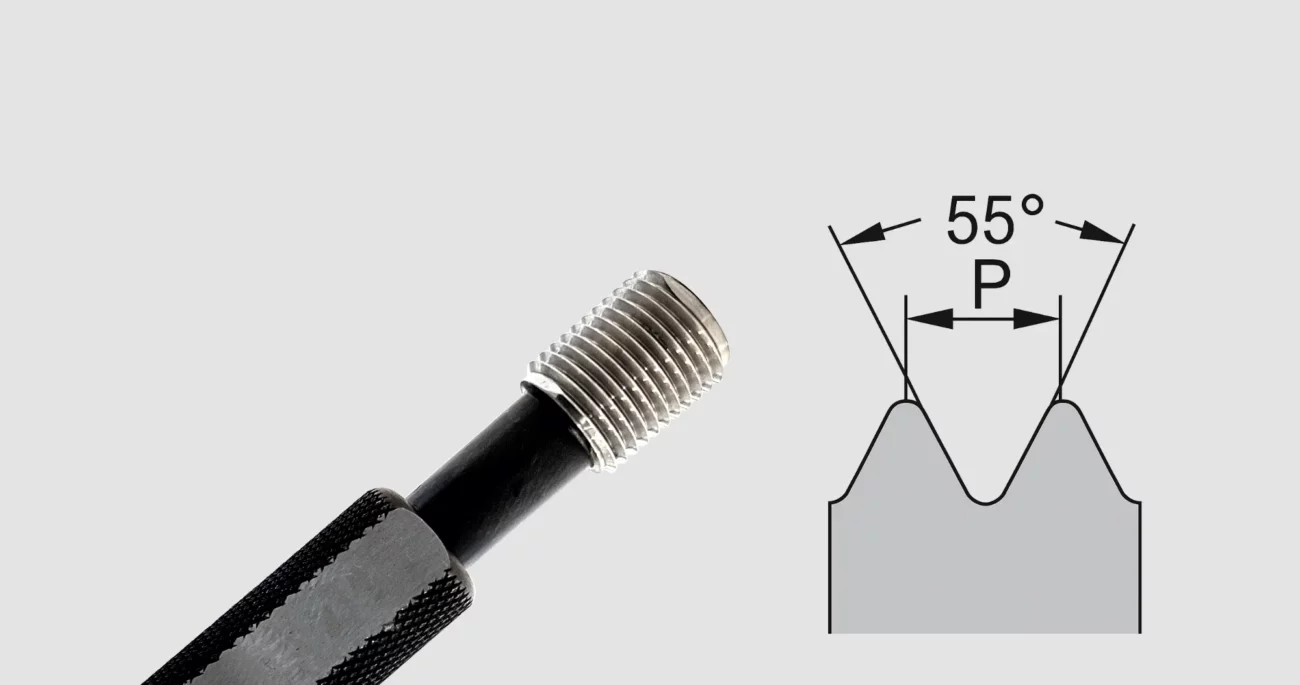

• Profil du filet : triangulaire avec un angle de 55° (contre 60° pour le métrique et l’UN).
• Forme arrondie : sommets et fonds de filets arrondis, ce qui améliore la résistance à l’usure et simplifie la fabrication.
• Pas grossier (coarse) : adapté aux applications nécessitant une bonne résistance mécanique.
• Désignation : exprimée en pouces avec le nombre de filets par pouce (TPI – Threads Per Inch).
  • Exemple : 1/2″ – 12 TPI = diamètre nominal de 1/2 pouce avec 12 filets par pouce.
• Norme associée : le BSF (British Standard Fine), variante à pas fin pour plus de précision et une meilleure tenue aux vibrations.

Exemples de dimensions (BSW grossier)

Diamètre nominal (pouces)	Pas (TPI)	Pas (mm)
1/4″	20	1,27 mm
1/2″	12	2,12 mm
3/4″	10	2,54 mm
1″	8	3,18 mm

Avantages du filetage BSW

• Robustesse : pas grossier + profil arrondi = bonne résistance mécanique et à l’usure.
• Facilité de fabrication : adapté aux outils disponibles au XIXe siècle.
• Compatibilité historique : encore présent dans la restauration de machines anciennes, notamment dans le ferroviaire, le maritime ou les véhicules classiques britanniques.

Limites du filetage BSW

• Non-métrique : basé sur les pouces, donc incompatible avec les filetages métriques modernes.
• Obsolescence : remplacé progressivement par les normes ISO métriques et UN.
• Manque d’interchangeabilité : nécessite des adaptateurs ou outils spécifiques pour s’intégrer aux systèmes actuels.

Applications actuelles

Aujourd’hui, le filetage BSW est encore utilisé dans :

• la restauration de véhicules et machines anciennes (ex. : motos et voitures britanniques classiques),
• certaines industries spécialisées comme le ferroviaire ou le maritime,
• des installations au Royaume-Uni ou dans des pays où les normes britanniques historiques perdurent.
