Filetage BSF (British Standard Fine) : définition, caractéristiques et applications

Origine du filetage BSF

Le filetage BSF (British Standard Fine) fait partie de la famille des filetages Whitworth, développés au XIXe siècle par Joseph Whitworth afin de standardiser la visserie britannique.
Contrairement au BSC (British Standard Coarse), le BSF possède un pas plus fin, ce qui améliore la précision et la résistance mécanique.

Historiquement, il a été largement utilisé dans l’industrie mécanique, automobile, aéronautique et ferroviaire au Royaume-Uni et dans le Commonwealth, avant d’être progressivement remplacé par les systèmes métriques ISO. B MESURE vous propose une large gamme de tampons filetés BSF et de bagues filetées BSF.

Caractéristiques principales

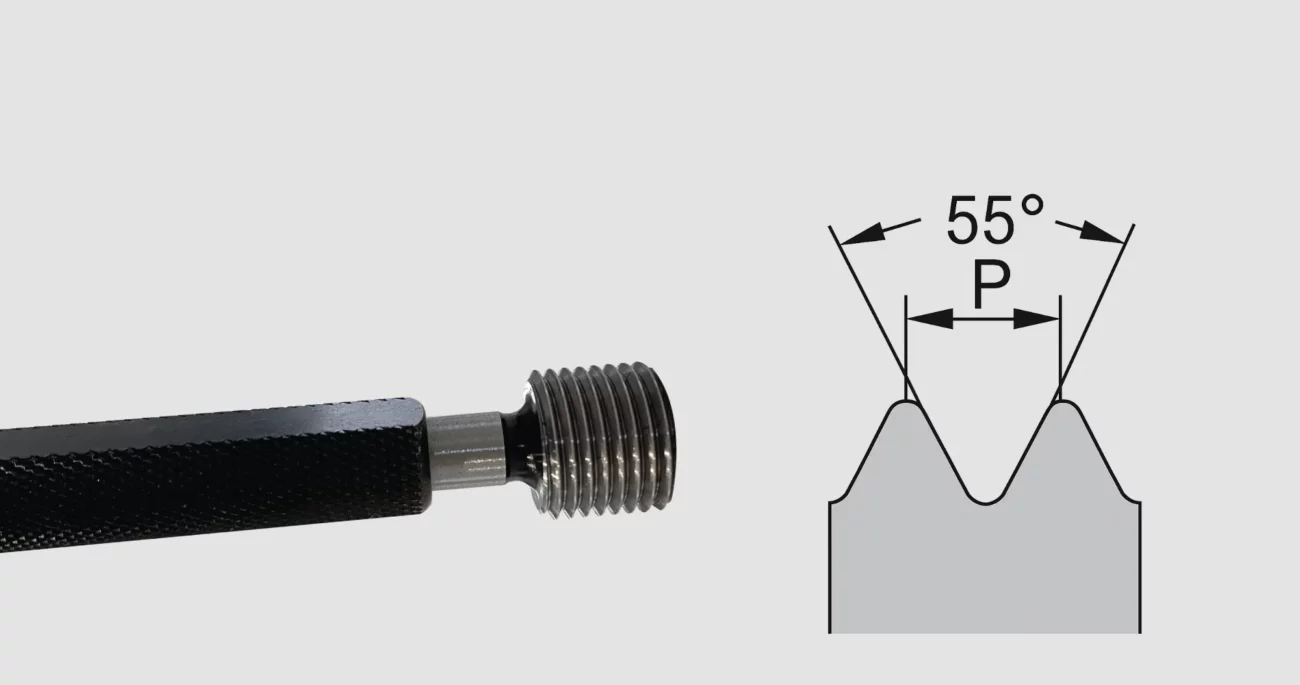

• Profil du filet : angle de 55° entre les flancs (contre 60° pour les filetages métriques ou UNF).
• Pas fin : plus de filets par pouce (TPI – Threads Per Inch) que le BSC, offrant une meilleure résistance aux vibrations et une précision accrue.
• Unités : exprimées en pouces (système impérial).
• Diamètres standards : de 3/16″ à plusieurs pouces, chacun associé à un pas spécifique.

Applications du filetage BSF

• Industrie mécanique et automobile (jusqu’au milieu du XXe siècle).
• Aéronautique et ferroviaire au Royaume-Uni.
• Restauration de véhicules et machines anciennes (ex. : motos, voitures britanniques classiques telles que Jaguar ou Rolls-Royce).
• Assemblages nécessitant résistance et réglages précis grâce à son pas fin.

Comparaison avec d’autres filetages

• BSF vs BSC : le BSF a un pas plus fin, idéal pour les applications de précision, tandis que le BSC est plus adapté aux fixations rapides et robustes.
• BSF vs métrique : le BSF utilise des pouces et un angle de 55°, alors que le métrique utilise des millimètres et un angle de 60°.
• BSF vs UNF (Unified National Fine) : l’UNF, utilisé aux États-Unis, possède un angle de 60° et des pas différents → les deux systèmes sont incompatibles.

Exemples de dimensions BSF

• 1/4″ BSF : 26 filets par pouce.
• 1/2″ BSF : 16 filets par pouce.
• 3/4″ BSF : 12 filets par pouce.

Utilisation actuelle

Bien que devenu rare, le BSF reste présent dans :

• la restauration de véhicules et machines historiques,
• certains secteurs industriels spécialisés,
• des pays où les standards britanniques sont encore utilisés.

Les vis, écrous et outils BSF sont aujourd’hui plus difficiles à trouver et nécessitent souvent de passer par des fournisseurs spécialisés.

Comment identifier un filetage BSF ?

1. Mesurer le diamètre extérieur de la vis en pouces.
2. Compter le nombre de filets par pouce (TPI) avec un peigne à filets.
3. Vérifier l’angle du filet (55° caractéristique du Whitworth/BSF).
4. Comparer avec une table de correspondance BSF pour confirmer le pas et le diamètre.
