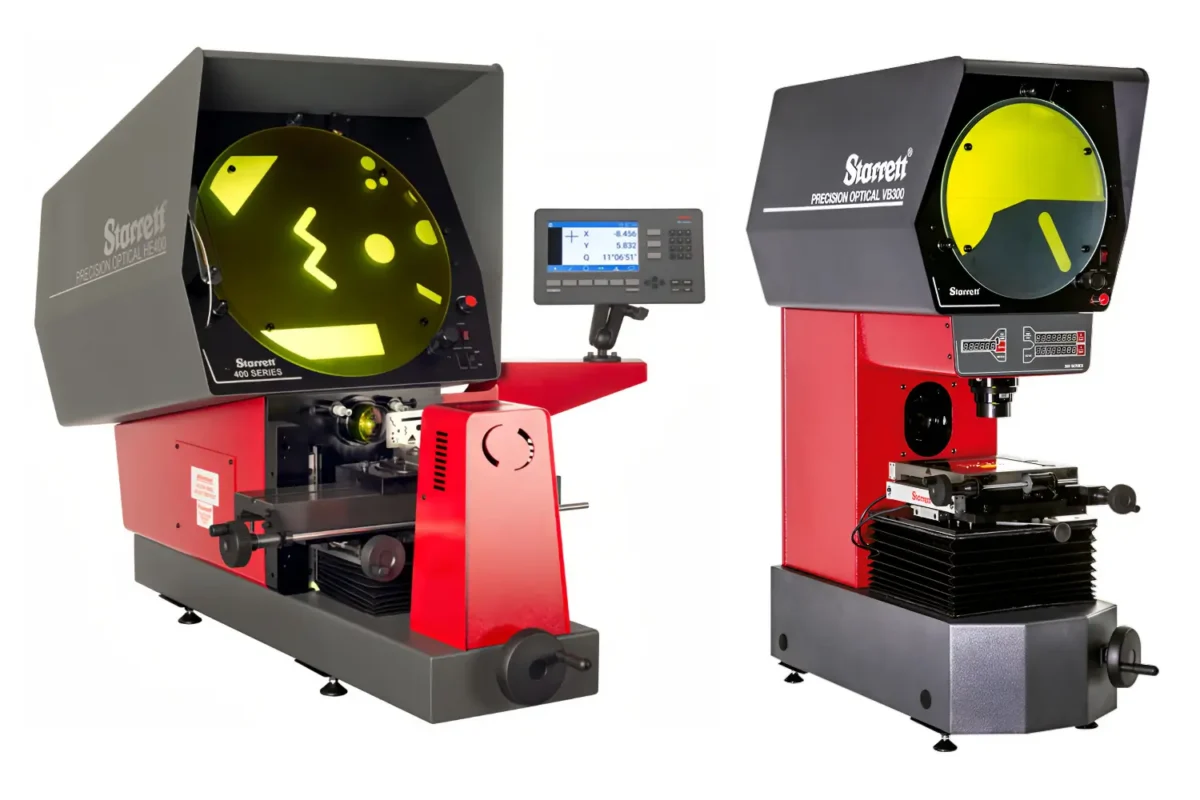

projecteur de profil numérique starrett, projecteur de profil vertical et projecteur de profil horizontal

Comment Utiliser un Projecteur de Profil dans le Contrôle Dimensionnel : Guide Complet

Bienvenue sur notre blog dédié à la métrologie et au contrôle qualité ! Dans un monde industriel où la précision est reine, le contrôle dimensionnel joue un rôle crucial pour garantir la conformité des pièces fabriquées. Parmi les outils incontournables en la matière, le projecteur de profil se distingue par sa simplicité et son efficacité. Si vous êtes ingénieur, technicien en métrologie ou simplement curieux d’en savoir plus sur les techniques de mesure optique, cet article est fait pour vous.

Nous allons explorer en détail comment utiliser un projecteur de profil dans le contrôle dimensionnel, en passant par ses principes de fonctionnement, les étapes pratiques, ses avantages et des conseils SEO-optimisés pour une mise en œuvre réussie. Que vous cherchiez à optimiser vos processus de production ou à former votre équipe, suivez le guide !

Qu’est-ce qu’un Projecteur de Profil ?

Avant de plonger dans l’utilisation pratique, rappelons ce qu’est un projecteur de profil (également appelé comparateur optique ou projecteur d’ombre). Cet instrument de mesure optique projette l’ombre agrandie d’une pièce sur un écran transparent, permettant une inspection visuelle et dimensionnelle précise.

Inventé au début du XXe siècle, le projecteur de profil est largement utilisé dans les secteurs de l’usinage, de l’aéronautique, de l’automobile et de la mécanique de précision. Il excelle dans la vérification de formes complexes comme les filets, les rayons, les angles et les contours irréguliers, où les outils de mesure traditionnels (comme les micromètres) atteignent leurs limites.

Les Composants Principaux d’un Projecteur de Profil

Source lumineuse : Une lampe halogène ou LED qui éclaire la pièce par transparence ou réflexion.
Table de positionnement : Permet de déplacer la pièce avec précision (axes X, Y et parfois rotatif).
Optique de projection : Lentilles et miroirs qui agrandissent l’image (généralement de 10x à 100x).
Écran de projection : Souvent gradué ou équipé d’un système de lecture numérique (DRO) pour des mesures directes.
Accessoires : Gabarits, overlays transparents ou logiciels pour une comparaison automatisée.

En optant pour un modèle moderne, comme ceux intégrant des caméras CCD et des logiciels de métrologie, vous passez d’une mesure manuelle à une analyse numérique avancée, boostant ainsi votre productivité en contrôle dimensionnel.

Principes de Fonctionnement du Projecteur de Profil

Le fonctionnement d’un projecteur de profil repose sur l’optique géométrique. La pièce est placée entre la source lumineuse et l’objectif, créant une silhouette projetée sur l’écran. Cette projection agrandie permet de comparer la forme réelle à un dessin technique ou un gabarit.

Types de Mesures Possibles

Dimensionnelles : Longueurs, diamètres et distances.
Géométriques : Angles, rayons et tolérances de forme (circularité, rectitude).
Comparatives : Superposition d’un overlay (calque transparent) pour vérifier la conformité.

Contrairement aux machines de mesure tridimensionnelles (MMT), le projecteur de profil est plus rapide pour les inspections en série et moins coûteux, bien qu’il soit limité aux mesures 2D.

Étapes pour Utiliser un Projecteur de Profil dans le Contrôle Dimensionnel

Voici un tutoriel étape par étape pour utiliser un projecteur de profil de manière professionnelle. Assurez-vous d’avoir une pièce propre et un environnement contrôlé (température stable, absence de vibrations).

Étape 1 : Préparation de l’Équipement

Allumez le projecteur et vérifiez la source lumineuse.
Calibrez l’appareil en utilisant un étalon certifié (par exemple, une lame micrométrique).
Installez la pièce sur la table de positionnement, en la fixant solidement pour éviter tout mouvement.

Étape 2 : Sélection du Grossissement

Choisissez un facteur d’agrandissement adapté (ex. : 20x pour des détails fins).
Ajustez la mise au point pour obtenir une image nette sur l’écran.

Étape 3 : Positionnement et Mesure

Déplacez la table (manuellement ou via micromètres) pour aligner la pièce.
Utilisez les graduations de l’écran ou le DRO pour mesurer les dimensions.
Pour une comparaison, superposez un overlay du dessin CAO sur l’écran et vérifiez les écarts.

Étape 4 : Analyse et Enregistrement

Notez les mesures et comparez-les aux tolérances spécifiées.
Si équipé, exportez les données vers un logiciel pour un rapport automatisé.
Répétez pour plusieurs pièces en cas de contrôle en série.

Exemple pratique : Dans l’usinage d’un engrenage, utilisez le projecteur pour vérifier le profil des dents. Projetez l’ombre et mesurez l’angle d’attaque – une déviation de 0,01 mm pourrait indiquer un défaut de fabrication.

Avantages et Applications du Projecteur de Profil

Pourquoi choisir un projecteur de profil pour le contrôle dimensionnel ? Voici ses principaux atouts :

Précision et Rapidité : Mesures sans contact, idéales pour les pièces fragiles.
Polyvalence : Adapté aux petites séries ou prototypes.
Coût-Efficacité : Moins onéreux qu’une MMT pour des tâches 2D.
Facilité d’Utilisation : Formation rapide pour les opérateurs.

Applications courantes :

Industrie Automobile : Contrôle de pièces moteur comme les pistons.
Aéronautique : Vérification de profils d’ailes ou turbines.
Mécanique de Précision : Inspection de vis, écrous et outils de coupe.
Électronique : Mesure de composants miniatures.

Dans un contexte de normes ISO 9001, intégrer cet outil renforce votre système de management de la qualité.

Conseils et Meilleures Pratiques pour une Utilisation Optimale

Pour maximiser l’efficacité de votre projecteur de profil :

Entretien Régulier : Nettoyez les lentilles et calibrez mensuellement.
Formation : Formez vos équipes à éviter les erreurs de parallaxe (décalage visuel).
Intégration Numérique : Passez à des modèles connectés pour une traçabilité accrue.
Sécurité : Portez des lunettes de protection contre la lumière intense.

Évitez les pièges courants, comme mesurer des pièces sales qui altèrent la projection, ou ignorer les effets thermiques qui dilatent les matériaux.

Conclusion : Maîtrisez le Contrôle Dimensionnel avec le Projecteur de Profil

En résumé, utiliser un projecteur de profil dans le contrôle dimensionnel est une méthode éprouvée pour assurer la qualité et la précision de vos productions. De la préparation à l’analyse, cet outil allie simplicité et fiabilité, s’intégrant parfaitement dans les flux de travail modernes.

Si vous envisagez d’acquérir un projecteur de profil ou avez des questions spécifiques, n’hésitez pas à nous contacter.
