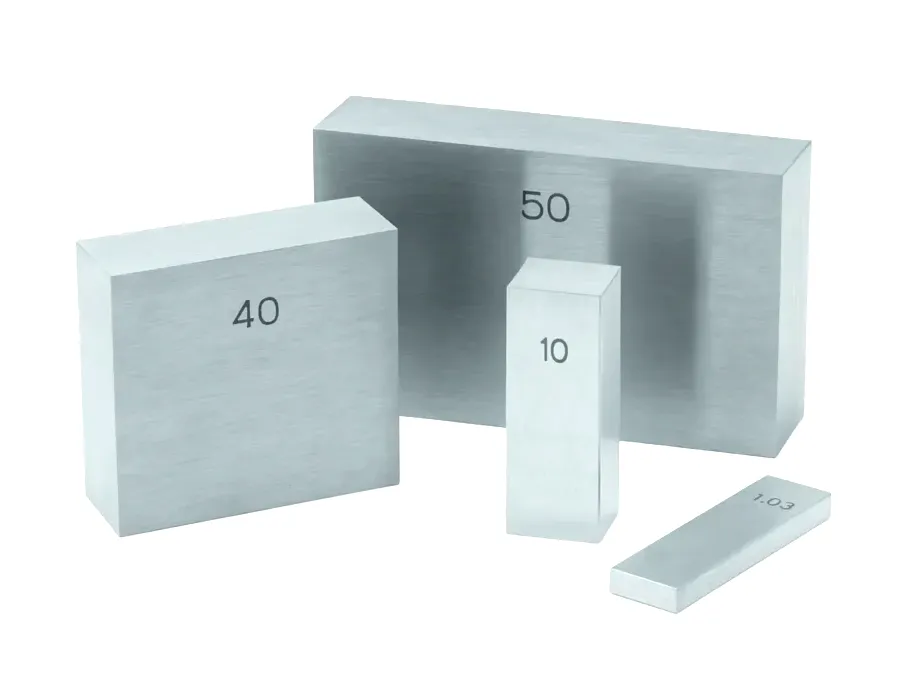

Qu’est-ce qu’une cale étalon ?

Une cale étalon est un bloc de mesure de haute précision, généralement fabriqué en acier, carbure de tungstène ou céramique, rectifié et rodé à une épaisseur parfaitement définie. Indispensable en métrologie dimensionnelle, elle est utilisée comme référence pour le contrôle qualité, l’étalonnage des instruments de mesure (pieds à coulisse, micromètres, comparateurs, projecteurs de profil…), ainsi que pour la mise en place de montages de réglage.

Les cales étalon peuvent être vendues à l’unité ou en coffrets complets, contenant une gamme de longueurs standards. Grâce à leur surface ultra-plane, elles peuvent être assemblées par un procédé appelé glissement ou wringing, permettant de créer une longueur combinée avec une incertitude de mesure extrêmement faible. Par exemple, en combinant seulement trois cales, il est possible de générer plus de 1000 longueurs différentes avec une précision de 0,001 mm.

Les matériaux disponibles

• Acier : robuste, économique et largement utilisé en atelier.
• Céramique : inoxydable, très résistante à l’usure et idéale pour les environnements exigeants.
• Carbure de tungstène : extrêmement dur et durable, offrant une stabilité dimensionnelle inégalée.

Les classes de tolérance

• Classe 0 : ultra-précise, réservée aux laboratoires de métrologie et aux références étalon.
• Classe 1 : idéale pour l’étalonnage et le contrôle qualité en atelier, excellent compromis entre précision et coût.
• Classe 3 : conçue pour les réglages et contrôles de production où une précision extrême n’est pas nécessaire.

Longueurs et pas disponibles

Les cales étalon normalisées ISO sont disponibles dans une large plage de dimensions, généralement de 0,5 mm à 1000 mm, avec des pas de 0,001 mm. Cette flexibilité permet d’obtenir une référence dimensionnelle fiable pour tout type d’application industrielle.

Pourquoi utiliser des cales étalon ?

Les cales étalon sont des outils essentiels en métrologie industrielle. Elles garantissent la traçabilité des mesures, améliorent la précision des contrôles et assurent la conformité des produits aux normes internationales. Leur utilisation contribue directement à la qualité, à la fiabilité et à la compétitivité des processus de fabrication.

❓ FAQ sur les cales étalon

Qu’est-ce qu’une cale étalon ?

Une cale étalon est un bloc de référence en acier, céramique ou carbure, usiné avec une extrême précision. Elle sert à vérifier, régler et calibrer les instruments de mesure dimensionnelle comme les micromètres, comparateurs ou pieds à coulisse.

À quoi servent les cales étalon ?

Les cales étalon sont utilisées pour :

• Vérifier la précision des instruments de mesure,
• Réaliser des étalonnages conformes aux normes,
• Constituer des références dimensionnelles fiables pour le contrôle qualité en atelier ou en laboratoire de métrologie.

Quels sont les différents types de cales étalon ?

On distingue principalement :

• Les cales étalon en acier : robustes et économiques, adaptées aux contrôles courants,
• Les cales étalon en céramique : résistantes à l’usure et à la corrosion, idéales en environnement exigeant,
• Les cales étalon en carbure : ultra-résistantes et stables, parfaites pour les utilisations intensives et les précisions élevées.

Comment choisir une cale étalon ?

Le choix dépend de plusieurs critères :

• La précision requise (classe selon ISO 3650 : 0, 1, 2, K, etc.),
• Le matériau (acier, céramique, carbure),
• Le nombre de cales (jeu complet ou cale unitaire),
• L’usage (atelier, laboratoire de métrologie, contrôle qualité).

Comment utiliser des cales étalon ?

Les cales étalon s’emploient souvent en combinaison (empilement par « wringing » ou accrochage moléculaire) pour obtenir une dimension précise. Elles servent à :

• Régler un appareil de mesure,
• Contrôler une cote précise,
• Vérifier la conformité d’une pièce.

Quelle est la précision d’une cale étalon ?

Les cales étalon peuvent atteindre une précision de l’ordre du micron, selon leur classe. Elles sont conformes aux normes internationales (ISO 3650) garantissant leur fiabilité dans les opérations de métrologie.

Où acheter des cales étalon de qualité ?

Chez B MESURE, nous proposons une gamme complète de cales étalon en acier, céramique et carbure, répondant aux standards de précision internationaux.
👉 Voir nos cales étalon
